УУРГ-100
Технические характеристики
Диаметр условного прохода, Ду
50, 80
Максимальное входное давление, МПа
0,01 - 1,2
Марка счетчика
RABO G65, RVG G65, TRZ G65, СГ-16МТ-100, РСГ Сигнал-50-G65, РСГ Сигнал-80-G65, СТГ-50-100, BK G65
Максимальный расход газа, нм³/ч
100
Срок изготовления
до 30 дней
Описание
Устройство и принцип работы узлов учета газа УУРГ

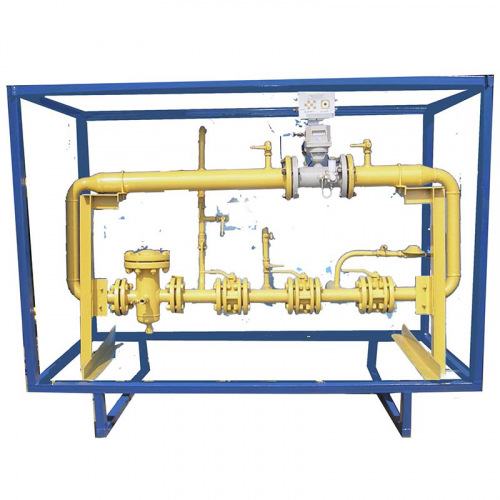

Узлы учета расхода газа УУРГ представляют собой рамную сварную конструкцию имеющую строповочные устройства (места строповки),
рассчитанные на подъем и погрузку.
Узлы учета УУРГ состоят из входной и выходной запорной арматуры, фильтра для очистки газа (оборудованного манометром для измерения
перепада давления), измерительного трубопровода со счетчиком расхода газа или суживающим устройством. Для работы узла учета во время
обслуживания или замены фильтра, счетчика или суживающего устройства предусмотрен байпас. В случае комплектации узла учета электронным
корректором расхода газа в измерительный трубопровод врезаются соответствующие датчики (давления, температуры).

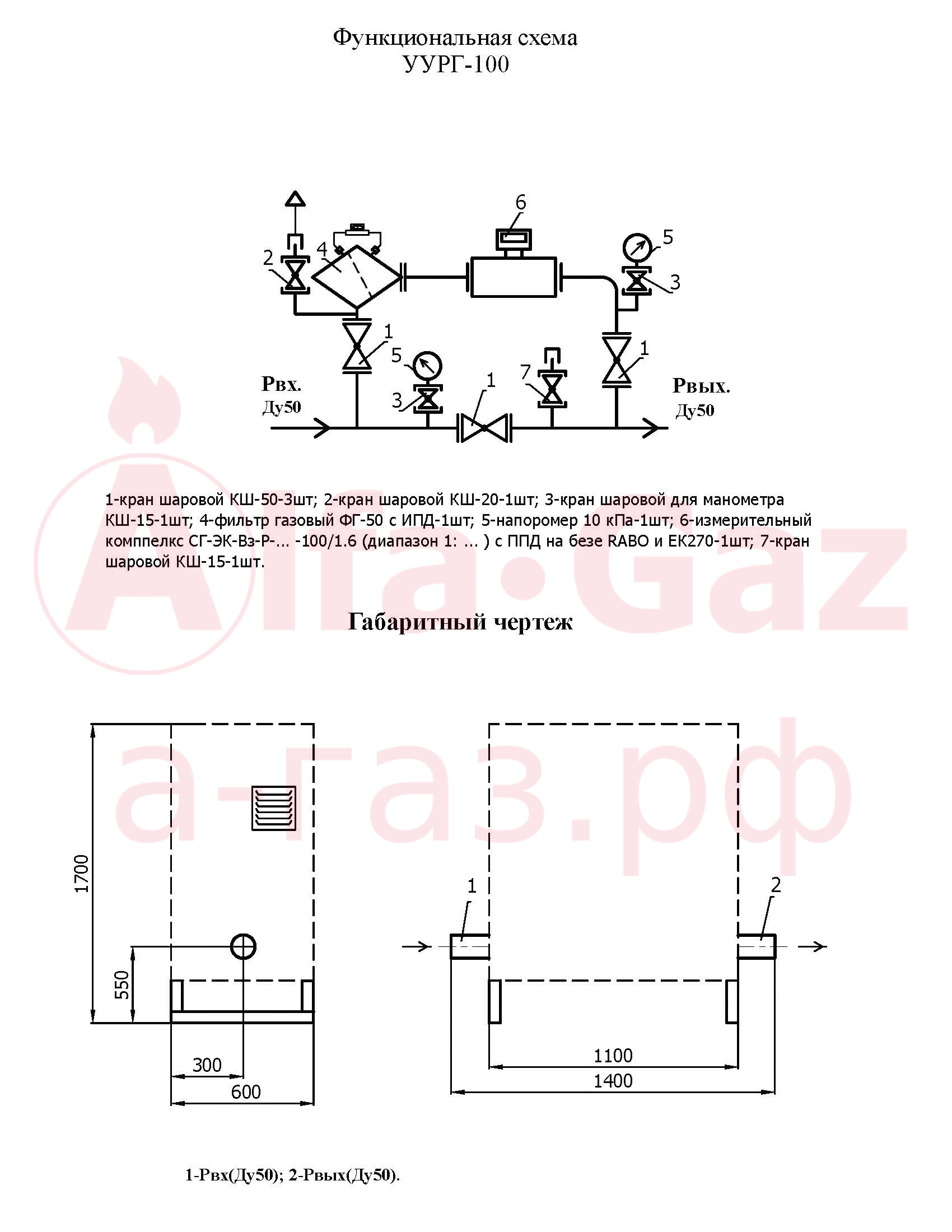

Схема УУРГ-100
