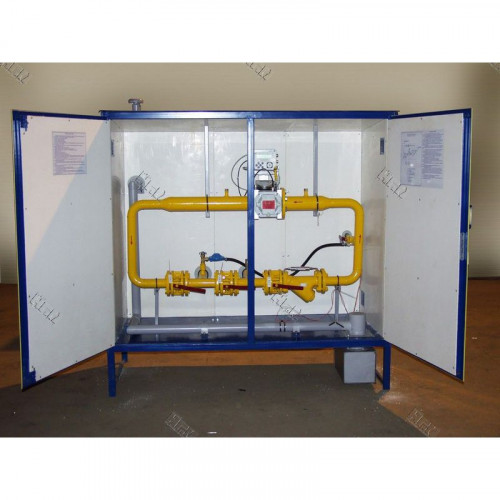

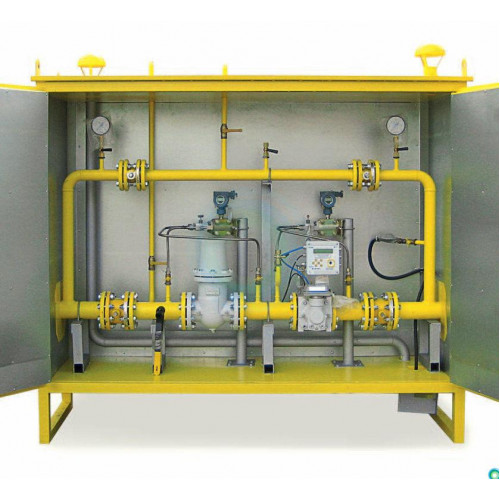

ШУУРГ, ШУРГ, ПУРГ-400
Технические характеристики
Диаметр условного прохода, Ду
80, 100
Максимальное входное давление, МПа
0,01 - 1,2
Марка счетчика
RABO G250, RVG G250, TRZ G250, СТГ-80-400, СТГ-100-400, СГ-16МТ-400, РСГ Сигнал-100-G250, СГ-75МТ-400
Максимальный расход газа, нм³/ч
400
Срок изготовления
до 30 дней
Описание
Устройство и принцип работы узлов учета газа УУРГ
Шкафные узлы учета расхода газа ШУУРГ представляют собой шкафную сварную конструкцию имеющую строповочные устройства (места строповки),
рассчитанные на подъем и погрузку.
Шкафные узлы учета ШУУРГ состоят из входной и выходной запорной арматуры, фильтра для очистки газа (оборудованного манометром для измерения
перепада давления), измерительного трубопровода со счетчиком расхода газа или суживающим устройством. Для работы узла учета во время
обслуживания или замены фильтра, счетчика или суживающего устройства предусмотрен байпас. В случае комплектации узла учета электронным
корректором расхода газа в измерительный трубопровод врезаются соответствующие датчики (давления, температуры).
Эксплуатация в шкафном исполнении ШУУРГ: в районах с умеренным и холодным климатом (УХЛ, категорий размещения I по ГОСТ 15150-69)
при температуре окружающего воздуха от –40 °С до +50 °С и относительной влажности 98 % при температуре +35 °С.

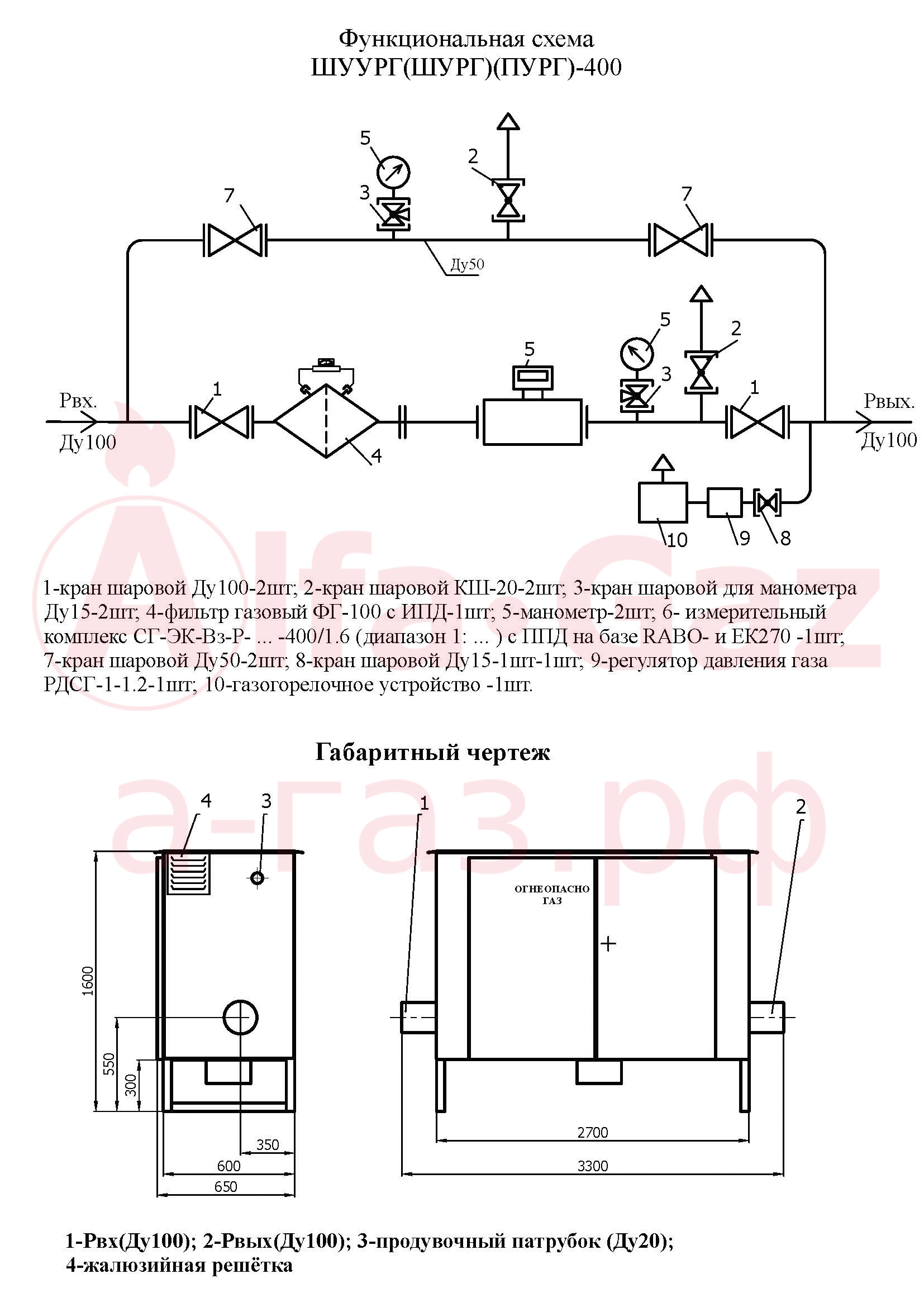

Схема ШУУРГ, ШУРГ, ПУРГ-400
