БУУРГ-650
Технические характеристики
Диаметр условного прохода, Ду
100, 150
Максимальное входное давление, МПа
0,01 - 1,2
Марка счетчика
RABO G400, RVG G400, TRZ G400, СТГ-100-650, СТГ-150-650, СГ-16МТ-650,СГ-75МТ-650
Максимальный расход газа, нм³/ч
650
Срок изготовления
до 30 дней
Описание
Устройство и принцип работы узлов учета газа БУУРГ
Блочные узлы учета расхода газа БУУРГ представляют собой блок-бокс, может состоять из одного отсека учета газа или двух
отсеков - отсека технологического учета газа и отсека телеметрии.
Блочные узлы учета БУУРГ состоят из входной и выходной запорной арматуры, фильтра для очистки газа (оборудованного манометром для измерения
перепада давления), измерительного трубопровода со счетчиком расхода газа или суживающим устройством. Для работы узла учета во время
обслуживания или замены фильтра, счетчика или суживающего устройства предусмотрен байпас. В случае комплектации узла учета электронным
корректором расхода газа в измерительный трубопровод врезаются соответствующие датчики (давления, температуры).
Эксплуатация в шкафном исполнении БУУРГ: в районах с умеренным и холодным климатом (УХЛ, категорий размещения I по ГОСТ 15150-69)
при температуре окружающего воздуха от –40 °С до +50 °С и относительной влажности 98 % при температуре +35 °С.

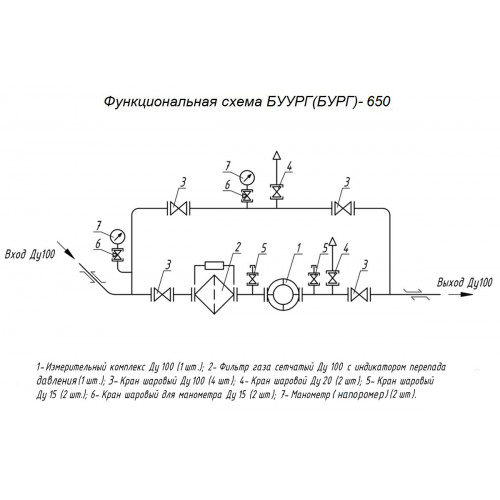

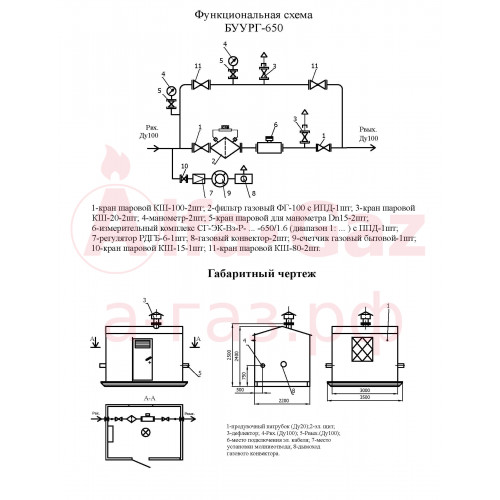

Схема БУУРГ-650
