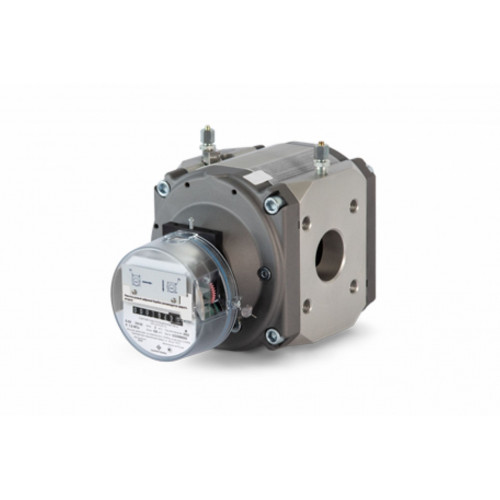

Ротационный счетчик газа РВГ
Ротационные счетчики газа РВГ применяются для измерения объема как однокомпонентных так и многокомпонентных не агрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Ротационный газовый счетчик адаптирован под измерение неагрессивных газов, состоящих из одного или нескольких компонентов. Они могут быть очищенными или осушенными. Такие приборы допустимо устанавливать на опасных производственных объектах. Их используют в соответствии с Правилами устройства электроустановок и размещают в зонах с повышенной взрывоопасностью. Это те предприятия, где существует риск появления газовых смесей и воздушных парообразований. Положения ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31441.1-2011 (EN 13463-1:2001) относят их к группам Т1-Т4 категорий IIВ и IIС.
Прибор учета работает с корректорами ЭК270, ТК220, ЕК270, ЕК280, ЕК290, ТС210, ТС215, ТС220.
Конструктивные особенности газовых счетчиков РВГ
Работа прибора учета построена на вытеснении конкретных объемов газообразных соединений путем вращения роторов. Внутренняя поверхность устройства и два ротора с беспрерывным вращением образуют измерительную камеру. Ее объемом и определятся тот объем газа, который был вытеснен. Он регистрируется в соответствии с числом оборотов, который производит ротор. Вычисления производятся 8-ми разрядным счетным механизмом. На него через редуктор и муфту подаются вращательные движения ротора. Результат непрерывной работы конструкции – соотношение каждого поворота роторной системы с конкретным объемом газа, прошедшего от входа в счетчик к его выходу. Определить объем затраченного газа можно посмотрев на табло счетного механизма. На нем указано цифровое значение. Те числа, что стоят после запятой, выделены более темным по сравнению с общим фоном оттенком.
Обслуживание и эксплуатация газовых счетчиков РВГ
Произвести ремонт контрольно-измерительных приспособлений РВГ в тех условиях, в которых он применяется, нельзя. При поломке нужно демонтировать прибор и отправить для починки на завод-изготовитель или в организацию с лицензиями и разрешениями на техническое обслуживание контрольно-измерительного оборудования.
Запрещается применять ротационный газовый счетчик РВГ для контрольно-измерительных работ с кислородом и водородом.
Ротационные счетчики газа РВГ предназначены для измерения объема одно- и многокомпонентных не агрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Технические характеристики счетчика газа РВГ:
- рабочее давление не более 1,6 МПа;
- диапазон температур окружающей среды: от -40 до +70 °С;
- диапазон температур измеряемой (рабочей) среды: от -30 до +60 °С;
- пределы допускаемой относительной погрешности в диапазоне расходов, %:
| Диапазон расходов/Исполнение | Основное | У | 2У |
|---|---|---|---|
| От Qmin до Qt | +/- 2 | +/- 2 | - |
| От Qt до Qmax включительно | +/- 1 | +/- 1 | - |
| От Qmin до Qmax включительно | - | - | +/- 0,9 |
| Точка перехода Qt, м3 в час | 0,1 Qmax | 0,05 Qmax | - |
Основные технические характеристики счетчиков газа РВГ конструктивного исполнения А, Б
| Типоразмер | DN | Q max (м3/час) | Диапазон рабочих расходов Q min - Q max | Перепад давления при Q max, Па | |||||||||
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | 1:20 | ||||
| Q min (м3/час) | |||||||||||||
| G16 | 50 | 25 | - | - | - | - | - | - | - | 0,5 | 0,8 | 1,3 | 55 |
| G25 | 50 | 40 | - | - | - | - | - | 0,5 | 0,6 | 0,8 | 1,3 | 2,0 | 80 |
| G40 | 50 | 65 | - | - | - | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 2,0 | 3,0 | 230 |
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 3,0 | 5,0 | 540/490 |
| G100 | 80 | 160 | 0,6 | 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 5,0 | 8,0 | 425 |
| G160 | 80 | 250 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 8,0 | 13 | 575 |
| G250 | 100 | 400 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 13 | 20 | 810 |
| G400 | 100 | 650 | 2,5 | 3,0 | 4,0 | 5,0 | 6,5 | 8,0 | 10 | 13 | 20 | 32 | 1700 |
Для конструктивного исполнения А: исполнение 2У возможно только для рабочих расходов справа от сплошной черной линии.
Для конструктивного исполнения Б (параметры, выделенные синим фоном): исполнение 2У возможно только для рабочих расходов справа от пунктирной синей линии.
