ПГБ.VENIO.В со счетчиком
Технические характеристики
Выходное давление, КПа
2 - 5
Максимальное входное давление, МПа
0,01 - 1,2
Максимальный расход газа, нм³/ч
1000
Марка регулятора
VENIO-B-H-3, VENIO-B-H-6, VENIO-B-H-9, VENIO-B-H-10
Количество линий редуцирования
2
Срок изготовления
до 30 дней
Описание
Пункт газорегуляторный блочный ПГБ.VENIO.B — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе
каркасно-модульного типа.
Пункт газорегуляторный блочный ПГБ.VENIO.B с регуляторами VENIO-B-H (пр-ва ЭПО "Сигнал") и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,01 до
1,2 МПа до выходного в диапазоне 2-5 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины
расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

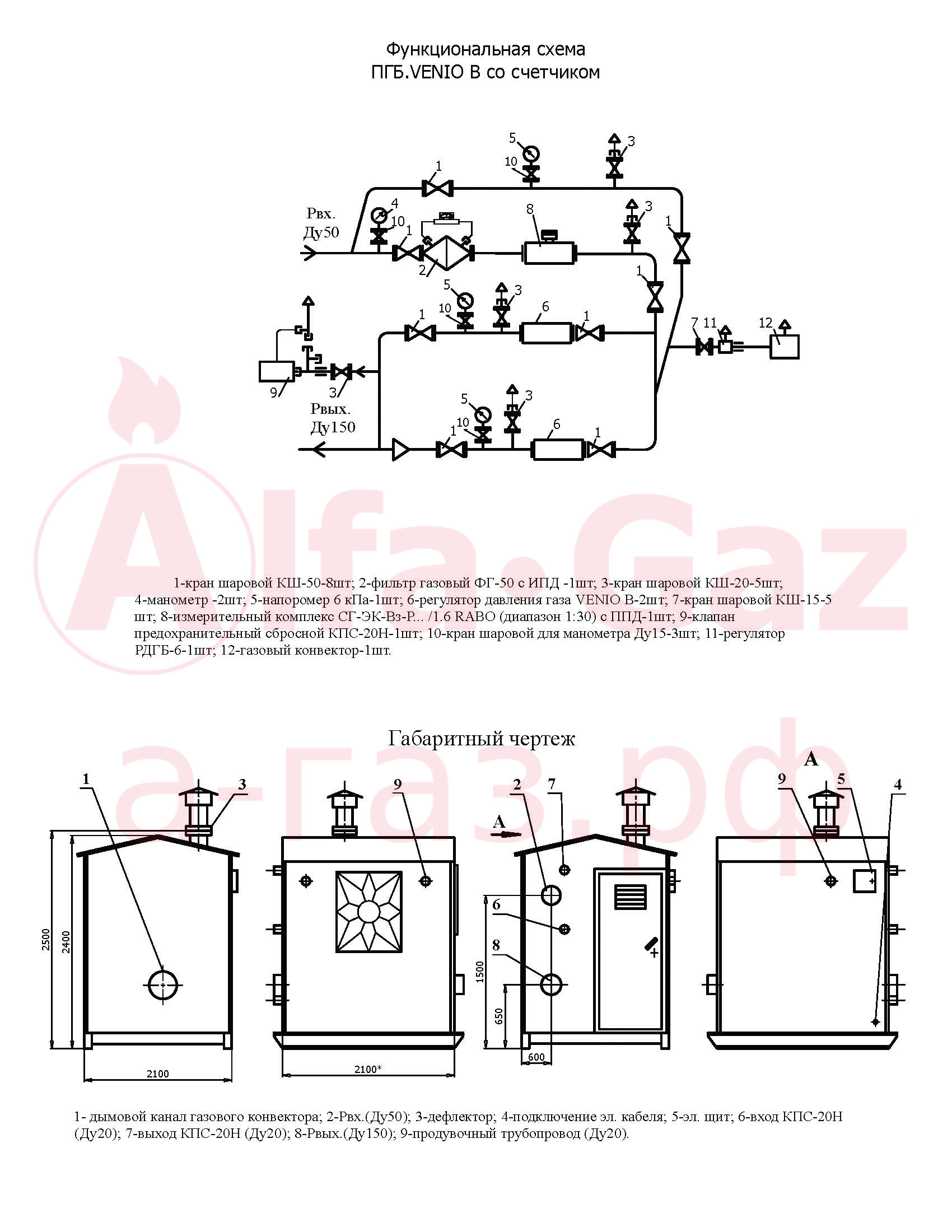

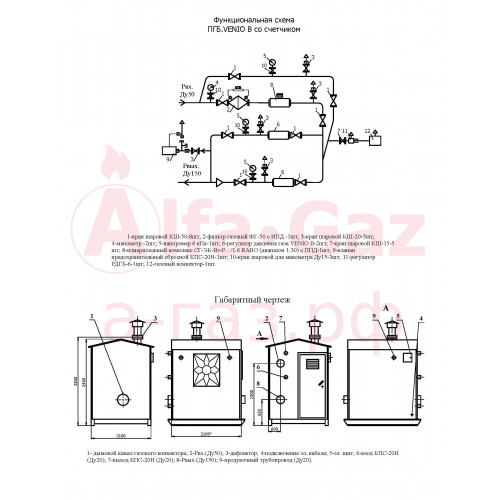

Схема ПГБ.VENIO.В со счетчиком
Спецификация ПГБ.VENIO.В со счетчиком
- 1-кран шаровой КШ-50-8шт;
- 2-фильтр газовый ФГ-50 с ИПД-1шт;
- 3-кран шаровой КШ-20-5шт;
- 4-манометр-2шт;
- 5-напоромер 6 кПа-1шт
- 6-регулятор давления газа VENIO В-2шт;
- 7-кран шаровой КШ-15-5шт;
- 8-измерительный комплекс СГ-ЭК-Вз-Р... /1.6 RABO (диапазон 1:30) с ППД-1шт;
- 9-клапан предохранительный сбросной КПС-20Н-1шт;
- 10-кран шаровой для манометра Ду 15-3шт;
- 11-регулятор РДГБ-6-1шт;
- 12-газовый конвектор-1шт.
