ПГБ, ГРПБ-03-2У1 со счетчиком

Пункт газорегуляторный блочный ПГБ(ГРПБ)-03-2У1 — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе каркасно-модульного типа. Пункт газорегуляторный блочный ПГБ(ГРПБ)-03-2У1 с регуляторами РДСК-50М-1 и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до выходного в диапазоне 10-40 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

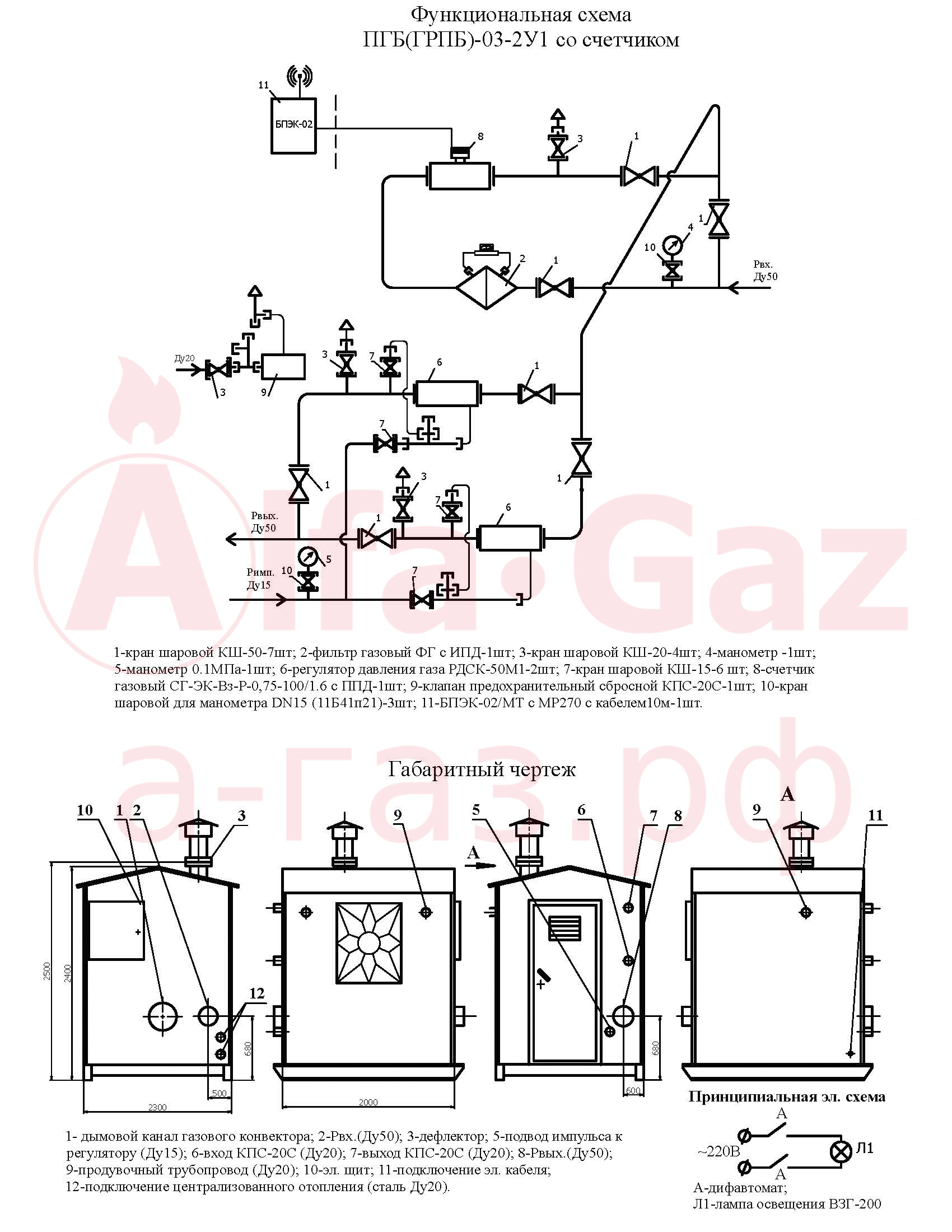

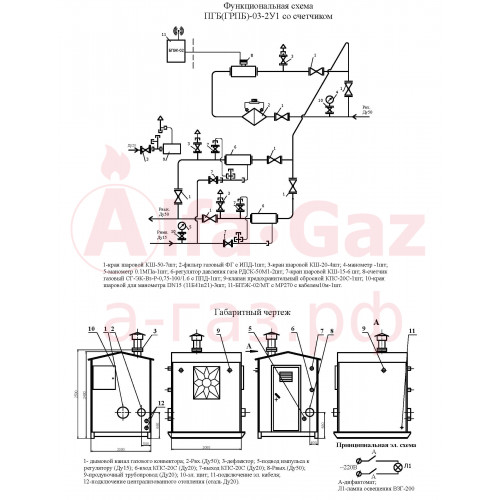

Схема ПГБ, ГРПБ-03-2У1 со счетчиком

Спецификация ПГБ(ГРПБ)-03-2У1 со счетчиком

• 1-кран шаровой КШ-50-7шт;
• 2-фильтр газовый ФГ с ИПД-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-манометр-1шт;
• 5-манометр 0.1 МПа-1шт;
• 6-регулятор давления газа РДСК-50М1-2шт;
• 7-кран шаровой КШ-15-6 шт;
• 8-счетчик газовый СГ-ЭК-Вз-Р-0,75-100/1.6 с ППД-1шт;
• 9-клапан предохранительный сбросной КПС-20С-1шт;
• 10-кран шаровой для манометра DN15 (11Б41п21)-3шт;
• 11-БПЭК-02/МТ с МР270 с кабелем 10м-1шт.
