ПГБ-50Н(В) со счетчиком

Пункт газорегуляторный блочный ПГБ(ГРПБ)-50Н(В) — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе каркасно-модульного типа. Пункт газорегуляторный блочный ПГБ(ГРПБ)-50Н(В) с регуляторами РДП-50Н(В) и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до выходного в диапазоне 1-600 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

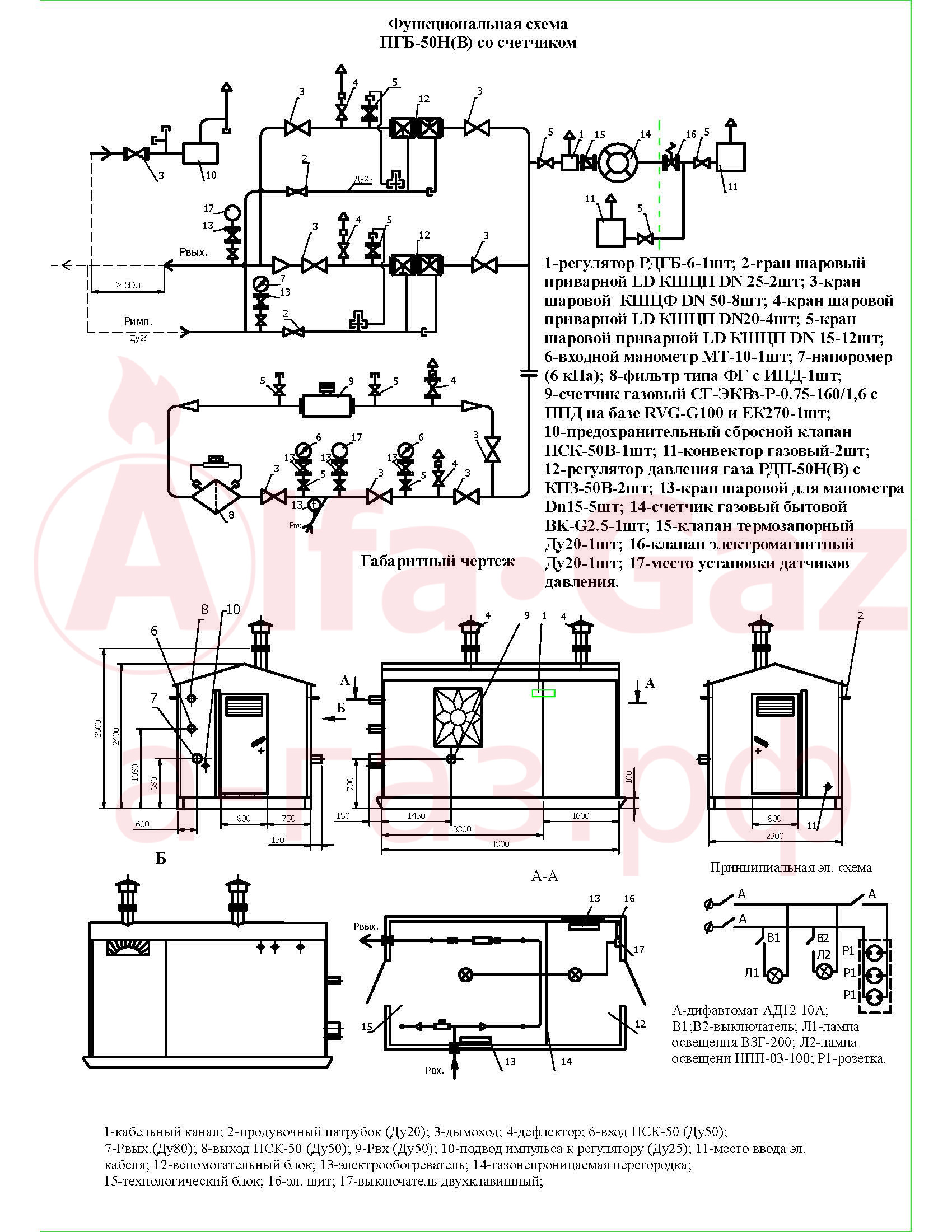

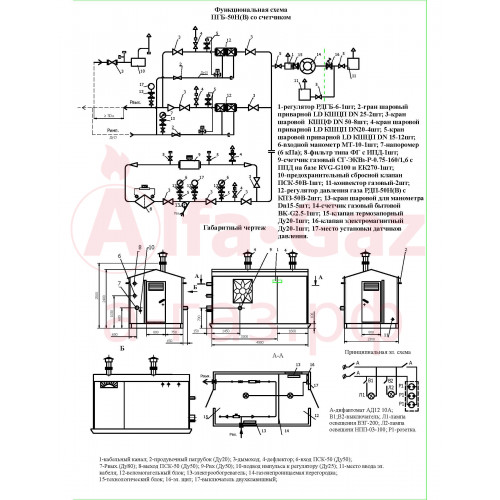

Схема ПГБ-50Н(В) со счетчиком

Спецификация ПГБ-50Н(В) со счетчиком

• 1-регулятор РДГБ-6-1шт;
• 2-rран шаровый приварной LD КШЦП DN 25-2шт;
• 3-кран шаровой КШЦФ DN 50-8шт;
• 4-кран шаровой приварной LD КШЦП DN20-4шт;
• 5-кран шаровой приварной LD КШЦП DN 15-12шт;
• 6-входной манометр МТ-10-1шт;
• 7-напоромер (6 кПа)
• 8-фильтр типа ФГ с ИПД-1шт;
• 9-счетчик газовый СГ-ЭКВз-Р-0.75-160/1,6 с ППД на базе RVG-G100 и ЕК270-1шт;
• 10-предохранительный сбросной клапан ПСК-50В-1шт;
• 11-конвектор газовый-2шт;
• 12-регулятор давления газа РДП-50Н(В) с КПЗ-50В-2шт;
• 13-кран шаровой для манометра Dn15-5шт;
• 14-счетчик газовый бытовой BK-G2.5-1шт;
• 15-клапан термозапорный Ду20-1шт;
• 16-клапан электромагнитный Ду20-1шт;
• 17-место установки датчиков давления.
