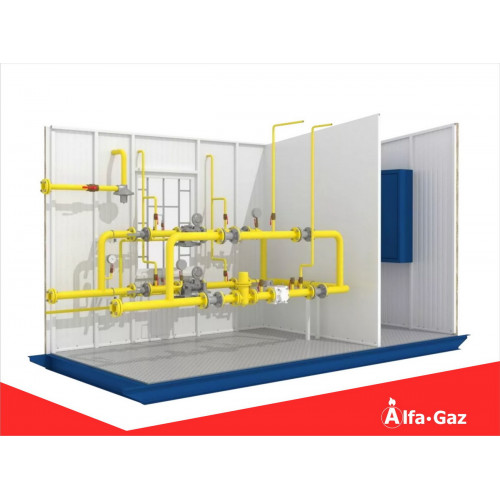

ПГБ-100Н(В) со счетчиком

Пункт газорегуляторный блочный ПГБ(ГРПБ)-100Н(В) — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе каркасно-модульного типа. Пункт газорегуляторный блочный ПГБ(ГРПБ)-100Н(В) с регуляторами РДП-100Н(В) и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до выходного в диапазоне 1-600 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

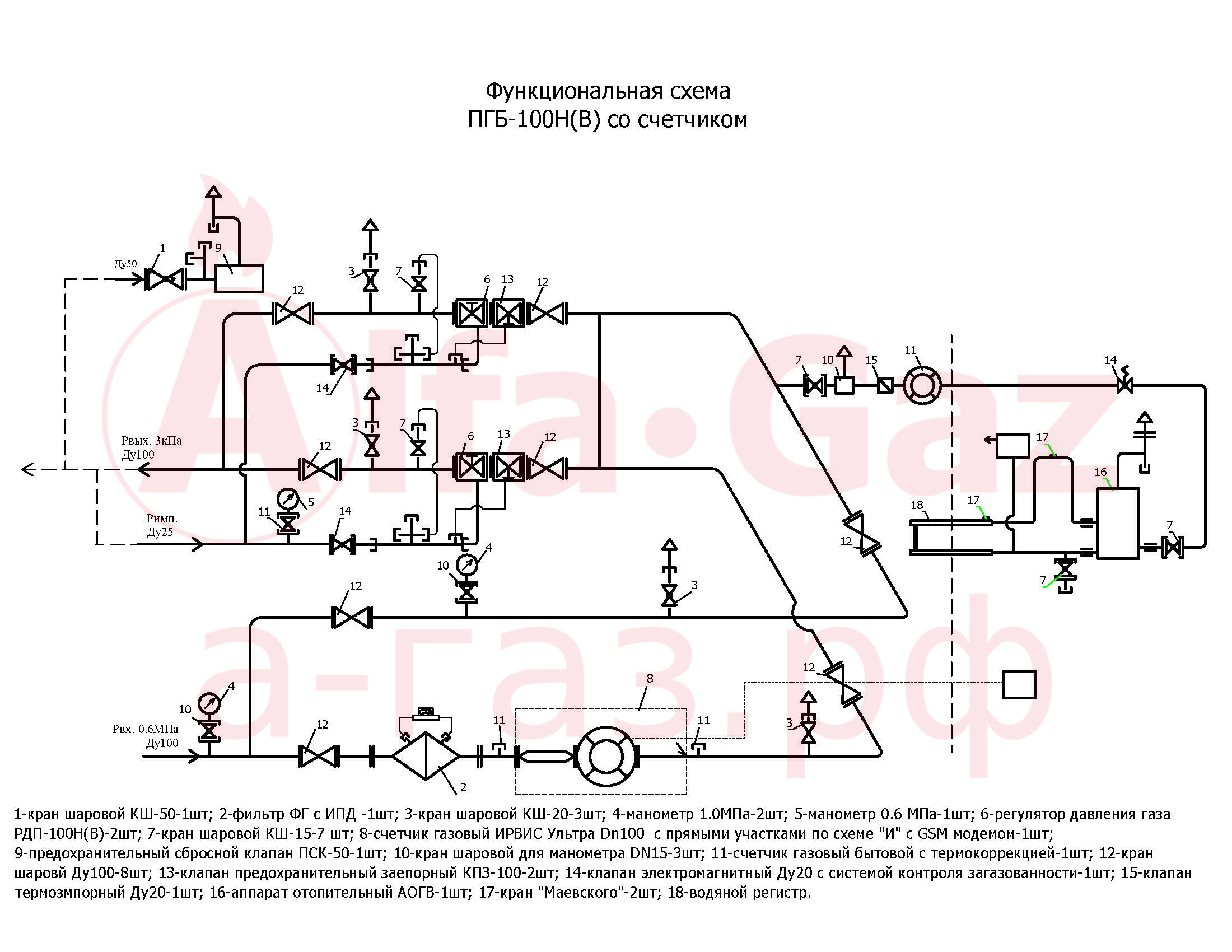

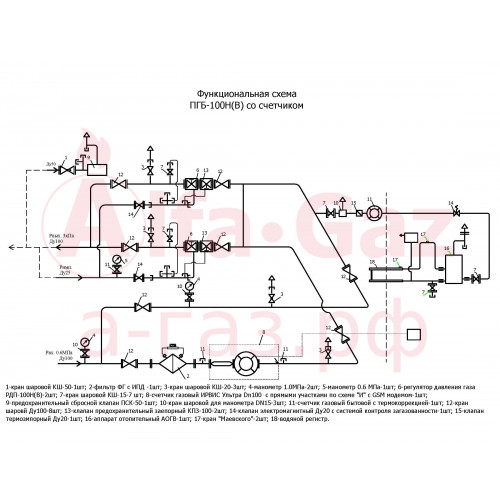

Схема ПГБ-100Н(В) со счетчиком

Спецификация ПГБ-100Н(В) со счетчиком

• -кран шаровой КШ-50-1шт;
• 2-фильтр ФГ c ИПД-1шт;
• 3-кран шаровой КШ-20-3шт;
• 4-манометр 1.0 МПа-2шт;
• 5-манометр 0.6 МПа-1шт;
• 6-регулятор давления газа РДП-100Н(В)-2шт;
• 7-кран шаровой КШ-15-7 шт;
• 8-счетчик газовый ИРВИС Ультра Dn100 с прямыми участками по схеме "И" с GSM модемом-1шт;
• 9-предохранительный сбросной клапан ПСК-50-1шт;
• 10-кран шаровой для манометра DN15-3шт;
• 11-счетчик газовый бытовой с термокоррекцией-1шт;
• 12-кран шаровой Ду100-8шт;
• 13-клапан предохранительный запорный КПЗ-100-2шт;
• 14-клапан электромагнитный Ду20 с системой контроля загазованности-1шт;
• 15-клапан термозапорный Ду 20-1шт;
• 16-аппарат отопительный АОГВ-1шт;
• 17-кран "Маевского"-2шт;
• 18-водяной регистр.
