ПГБ-200 со счетчиком

Пункт газорегуляторный блочный ПГБ(ГРПБ)-200 — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе каркасно-модульного типа. Пункт газорегуляторный блочный ПГБ(ГРПБ)-200 с регуляторами РДО-1-16/200 и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,05 до 1,6 МПа до выходного в диапазоне 5-300 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

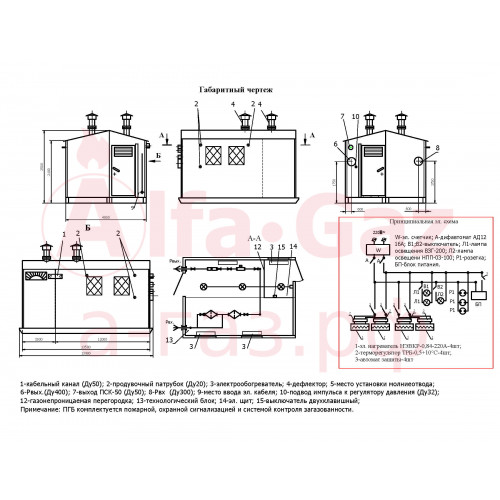

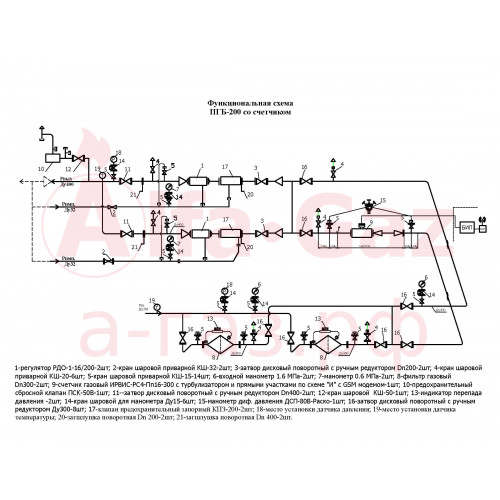

Схема ПГБ-200 со счетчиком

Спецификация ПГБ-200 со счетчиком

• 1-регулятор РДО-1-16/200-2шт;
• 2-кран шаровой приварной КШ-32-2шт;
• 3-затвор дисковый поворотный с ручным редукторомDn200-2шт;
• 4-кран шаровой приварной КШ-20-6шт;
• 5-кран шаровой приварной КШ-15-14шт;
• 6-входной манометр 1.6 МПа-2шт;
• 7-манометр 0.6 МПа-2шт;
• 8-фильтр газовый Dn300-2шт;
• 9-счетчик газовый ИРВИС-РС4-Пп16-300 с турбулизатором и прямыми участками по схеме "И" с GSM модемом-1шт;
• 10-предохранительный сбросной клапан ПСК-50В-1шт;
• 11-затвор дисковый поворотный с ручным редуктором Dn400-2шт;
• 12-кран шаровой КШ-50-1шт;
• 13-индикатор перепада давления-2шт;
• 14-кран шаровой для манометра Ду15-6шт;
• 15-манометр диф. давления ДСП-80В-Раско-1шт;
• 16-затвор дисковый поворотный с ручным редуктором Ду300-8шт;
• 17-клапан предохранительный запорный КПЗ-200-2шт;
• 18-место установки датчика давления;
• 19-место установки датчика температуры;
• 20-заглушка поворотная Dn 200-2шт;
• 21-заглушка поворотная Dn 400-2шт.
