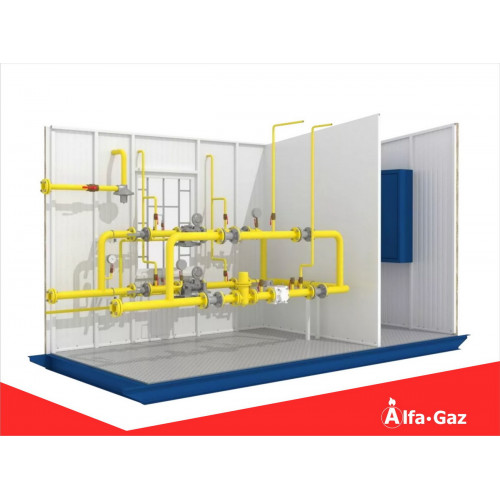

ПГБ(К)-50Н(С)-2 со счетчиком

Пункт газорегуляторный блочный ПГБ(К)-50Н(С)-2 — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе каркасно-модульного типа. Пункт газорегуляторный блочный ПГБ(К)-50Н(С)-2 с регуляторами РДК-50Н(С) и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,025 до 1,2 МПа до выходного в диапазоне 2-300 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

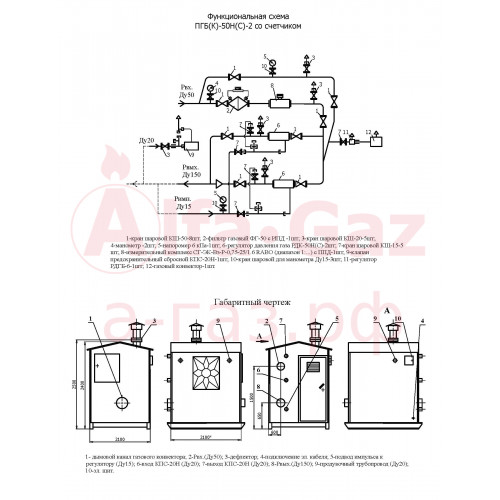

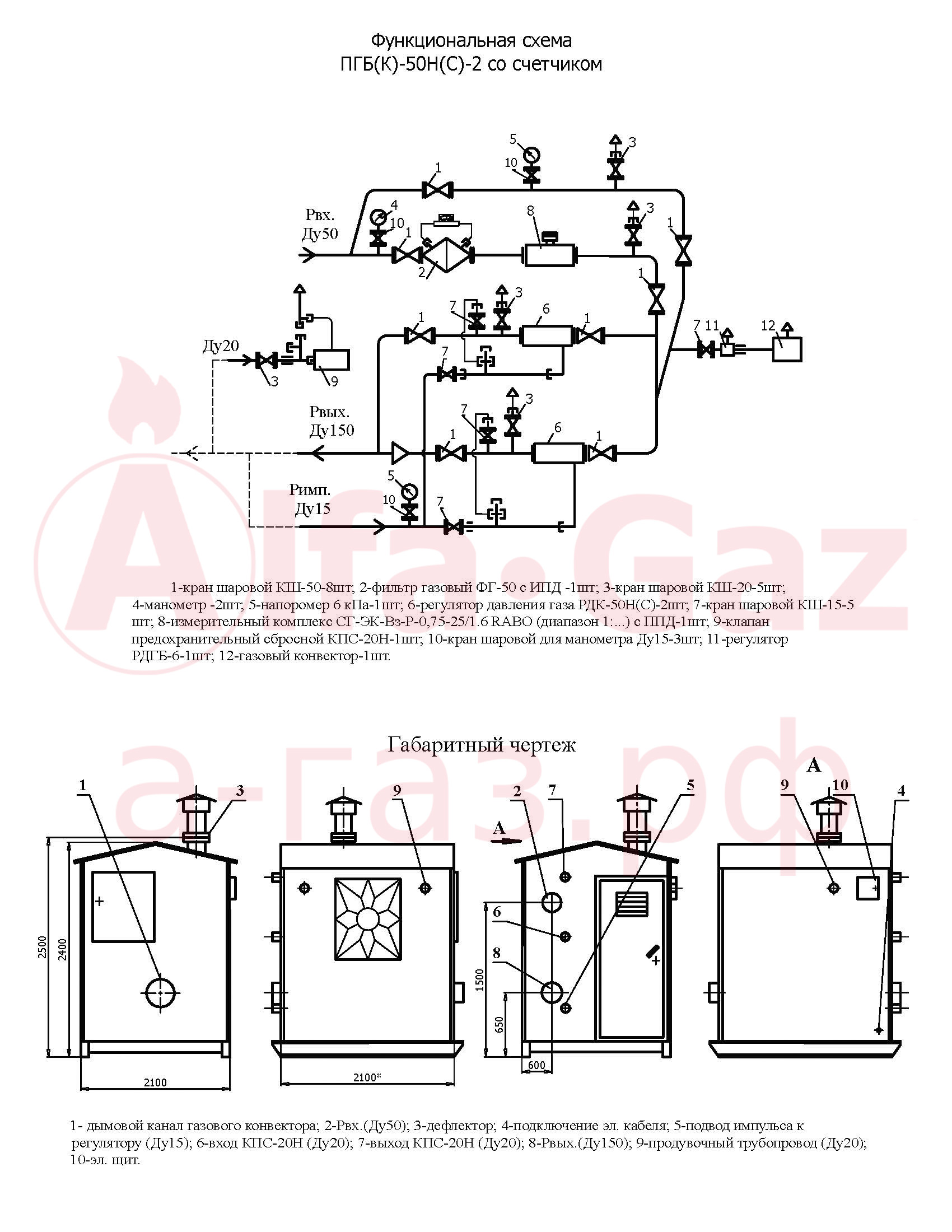

Схема ПГБ(К)-50Н(С)-2 со счетчиком

Спецификация ПГБ(К)-50Н(С)-2 со счетчиком

• 1-кран шаровой КШ-50-8шт;
• 2-фильтр газовый ФГ-50 с ИПД-1шт;
• 3-кран шаровой КШ-20-5шт;
• 4-манометр-2шт;
• 5-напоромер 6 кПа-1шт;
• 6-регулятор давления газа РДК-50Н(С)-2шт;
• 7-кран шаровой КШ-15-5шт;
• 8-измерительный комплекс СГ-ЭК-Вз-Р-0,75-25/1.6 RABO (диапазон 1:...) с ППД-1шт;
• 9-клапан предохранительный сбросной КПС-20Н-1шт;
• 10-кран шаровой для манометра Ду15-3шт;
• 11-регулятор РДГБ-6-1шт;
• 12-газовый конвектор-1шт.
