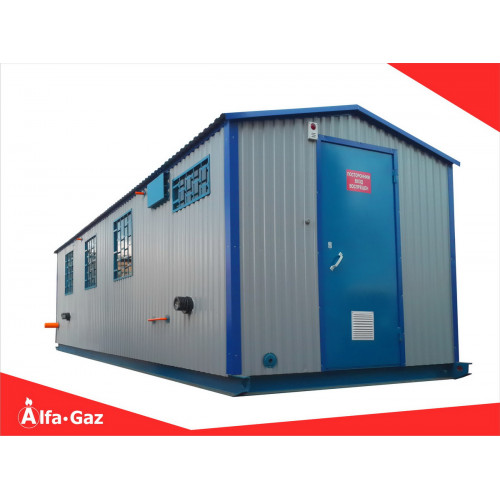

ПГБ, ГРПБ-FRG 2MB-2У1 со счетчиком
Технические характеристики
Выходное давление, КПа
2 - 90
Максимальное входное давление, МПа
0,01 - 0,6
Максимальный расход газа, нм³/ч
100
Марка регулятора
FRG/2MB исп. Компакт, исп. Стандарт;
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Пункт газорегуляторный блочный ПГБ(ГРПБ)-FRG/2MB-2У1 — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе
каркасно-модульного типа.
Пункт газорегуляторный блочный ПГБ(ГРПБ)-FRG/2MB-2У1 с регуляторами FRG/2MB (пр-ва MADAS) и узлом учета газа, предназначен для понижения входного давления газа в диапазоне от 0,01 до
0,6 МПа до выходного в диапазоне 2-90 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины
расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

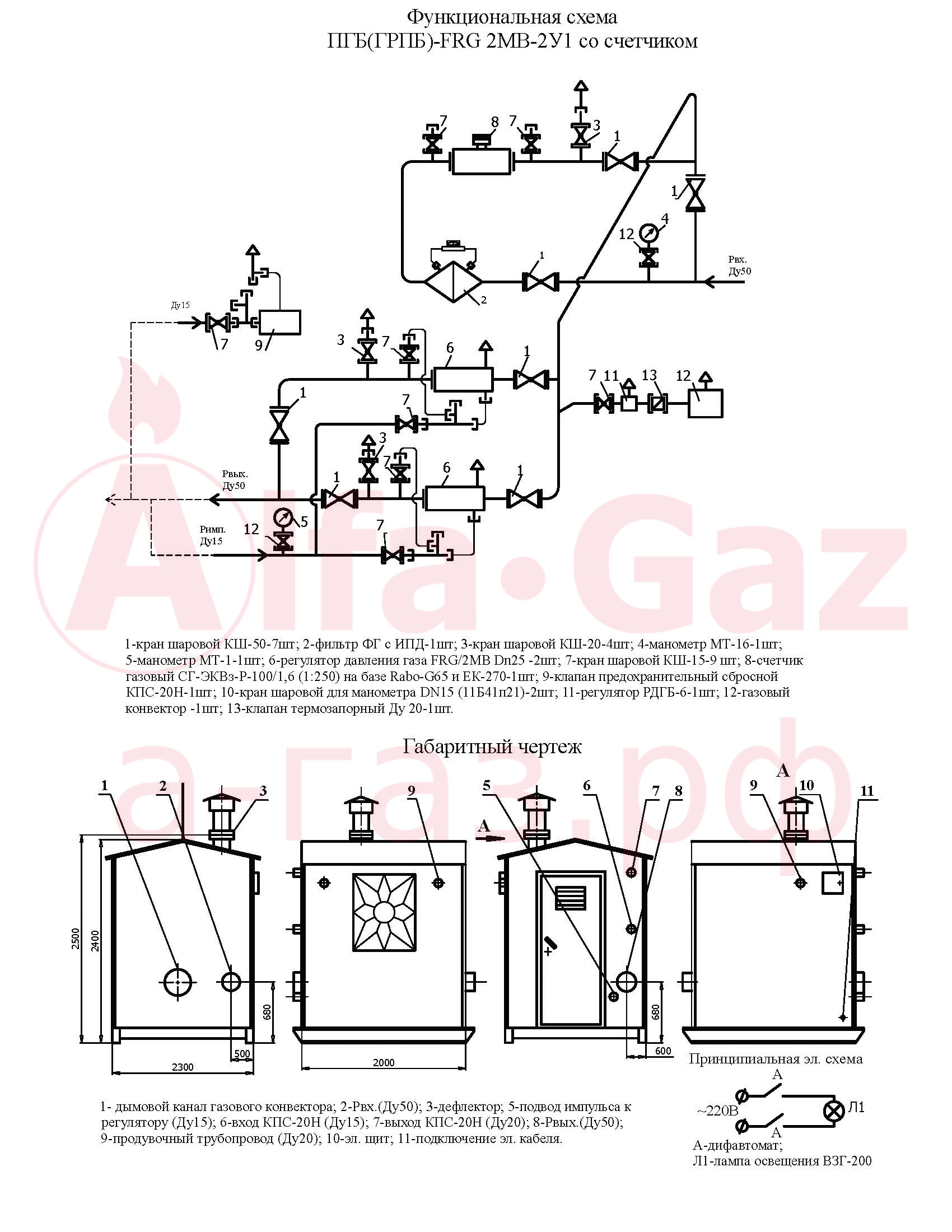

Схема ПГБ, ГРПБ-FRG 2MB-2У1 со счетчиком
Спецификация ПГБ, ГРПБ-FRG 2MB-2У1 со счетчиком
- 1-кран шаровой КШ-50-7шт;
- 2-фильтр ФГ с ИПД-1шт;
- 3-кран шаровой КШ-20-4шт;
- 4-манометр МТ-16-1шт;
- 5-манометр МТ-1-1шт;
- 6-регулятор давления газа FRG/2MB Dn25 -2шт;
- 7-кран шаровой КШ-15-9 шт;
- 8-счетчик газовый СГ-ЭКВз-Р-100/1,6 (1:250) на базе Rabo-G65 и ЕК-270-1шт;
- 9-клапан предохранительный сбросной КПС-20Н-1шт;
- 10-кран шаровой для манометра DN15 (11Б41п21)-2шт;
- 11-регулятор РДГБ-6-1шт;
- 12-газовый конвектор-1шт;
- 13-клапан термозапорный Ду20-1шт.
