ПГБ, ГРПБ-03М-2У1
Технические характеристики
Выходное давление, КПа
40 - 100
Максимальное входное давление, МПа
0,1 - 1,2
Максимальный расход газа, нм³/ч
1000
Марка регулятора
РДСК-50М-3
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Пункт газорегуляторный блочный ПГБ(ГРПБ)-03М-2У1 — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе
каркасно-модульного типа.
Пункт газорегуляторный блочный ПГБ(ГРПБ)-03М-2У1 с регуляторами РДСК-50М-3 предназначен для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до
выходного в диапазоне 40-100 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа.

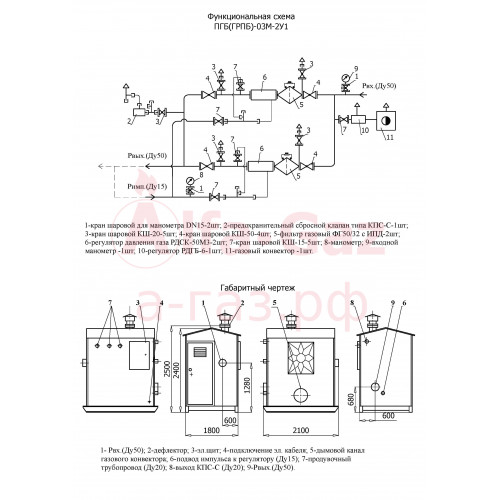

Схема ПГБ, ГРПБ-03М-2У1
Спецификация ПГБ(ГРПБ)-03М-2У1
- 1-кран шаровой для манометра DN15-2шт;
- 2-предохранительный сбросной клапан типа КПС-С-1шт;
- 3-кран шаровой КШ-20-5шт;
- 4-кран шаровой КШ-50-4шт;
- 5-фильтр газовый ФГ50/32 с ИПД-2шт;
- 6-регулятор давления газа РДСК-50М3-2шт;
- 7-кран шаровой КШ-15-5шт;
- 8-манометр;
- 9-входной манометр-1шт;
- 10-регулятор РДГБ-6-1шт;
- 11-газовый конвектор-1шт.
