ПГБ-50Н(В)
Технические характеристики
Выходное давление, КПа
1-600
Максимальное входное давление, МПа
0,05 - 1,2
Максимальный расход газа, нм³/ч
7540
Марка регулятора
РДП-50Н(В)
Количество линий редуцирования
2
Срок изготовления
до 30 дней
Описание
Пункт газорегуляторный блочный ПГБ(ГРПБ)-50Н(В) — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе
каркасно-модульного типа.
Пункт газорегуляторный блочный ПГБ(ГРПБ)-50Н(В) с регуляторами РДП-50Н(В) предназначен для понижения входного давления газа в диапазоне от 0,05 до
1,2 МПа до выходного в диапазоне 1-600 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа.

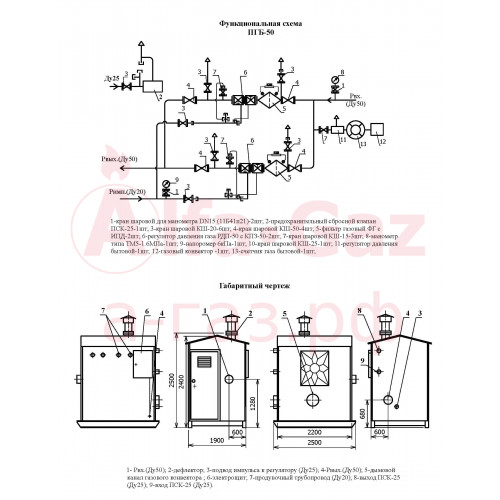

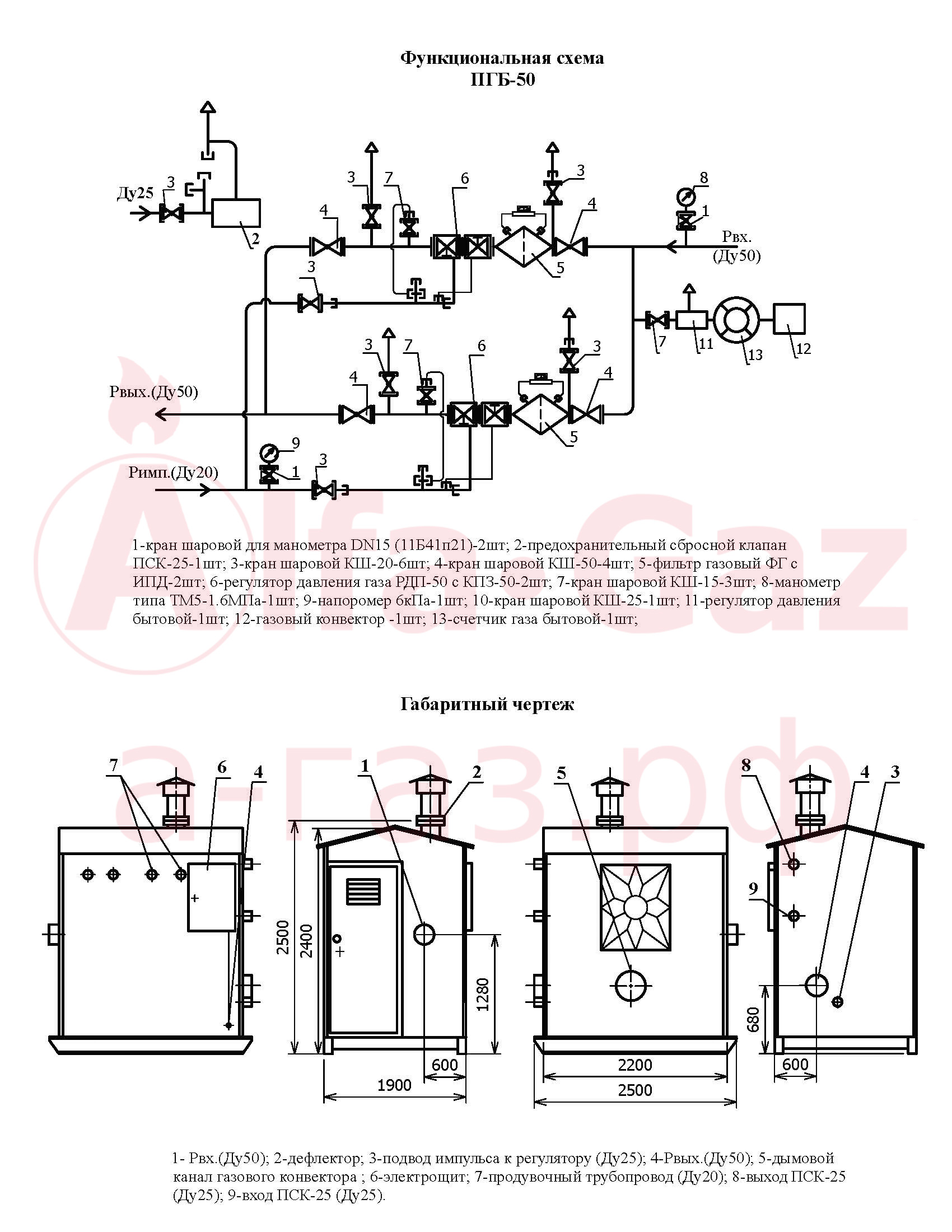

Схема ПГБ-50Н(В)
Спецификация ПГБ-50Н(В)
- 1-кран шаровой для манометра DN15 (11Б41п21)-2шт;
- 2-предохранительный сбросной клапан ПСК-25-1шт;
- 3-кран шаровой КШ-20-6шт;
- 4-кран шаровой КШ-50-4шт;
- 5-фильтр газовый ФГ с ИПД-2шт;
- 6-регулятор давления газа РДП-50 с КПЗ-50-2шт;
- 7-кран шаровой КШ-15-3шт;
- 8-манометр типа ТМ 5 - 1.6 МПа-1шт;
- 9-напоромер 6 кПа-1шт;
- 10-кран шаровой КШ-25-1шт;
- 11-регулятор давления бытовой-1шт;
- 12-газовый конвектор-1шт;
- 13-счетчик газа бытовой-1шт;
