ПГБ-200Н(В)

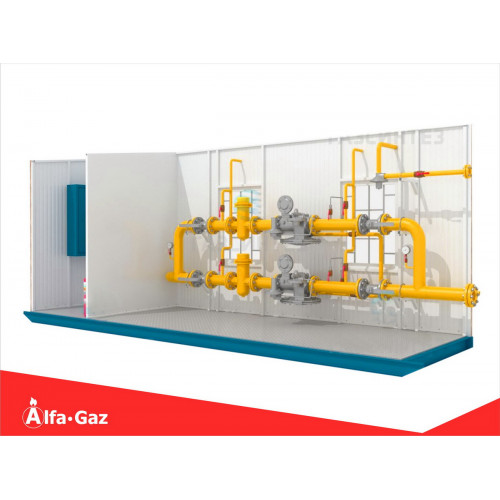

Пункт газорегуляторный блочный ПГБ(ГРПБ)-200Н(В) — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе Каркасно-модульного типа. Пункт газорегуляторный блочный ПГБ(ГРПБ)-200Н(В) с регуляторами РДП-200Н(В) предназначен для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до выходного в диапазоне 1-600 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа.

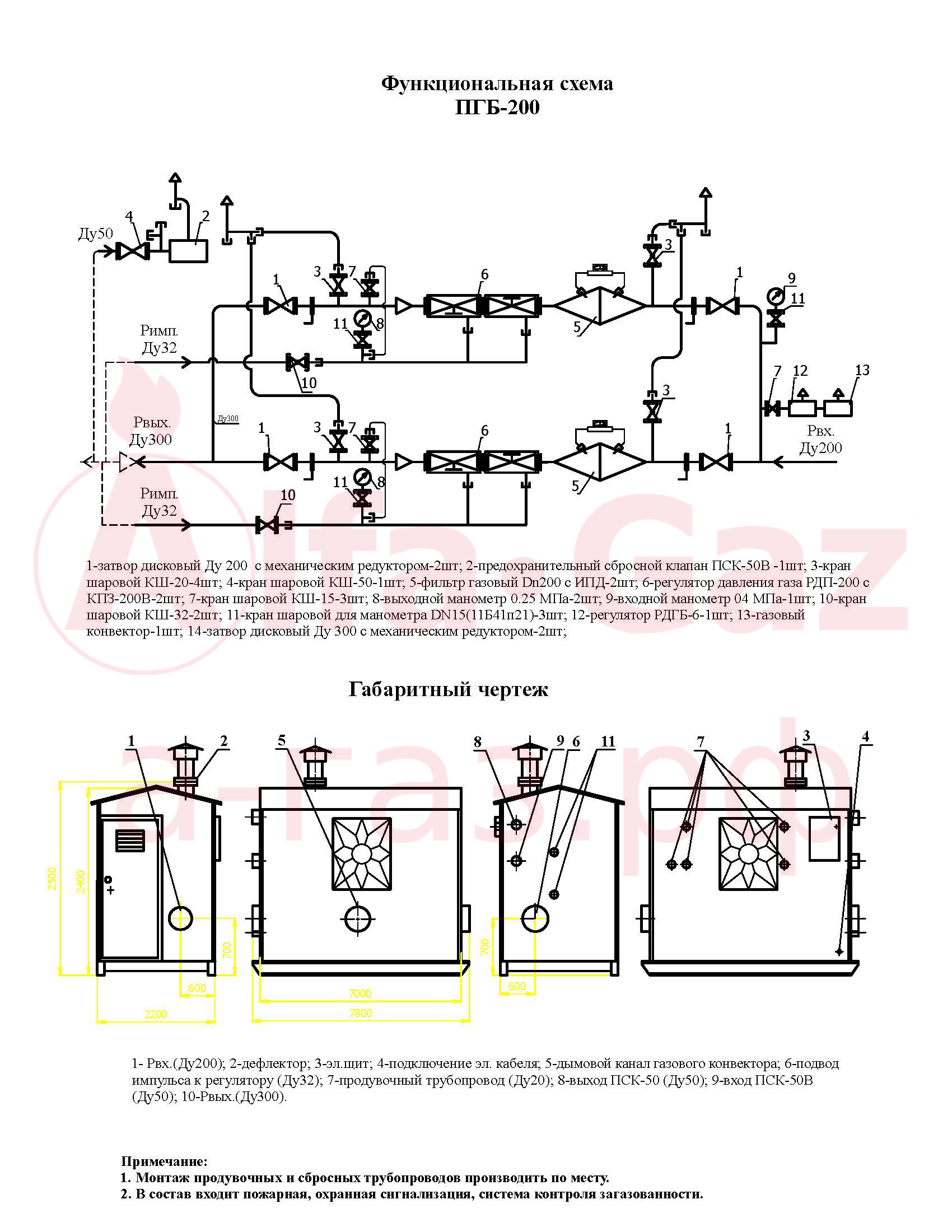

Схема ПГБ-200Н(В)

Спецификация ПГБ-200Н(В)

• 1-затвор дисковый Ду200 с механическим редуктором-2шт;
• 2-предохранительный сбросной клапан ПСК-50В-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-кран шаровой КШ-50-1шт;
• 5-фильтр газовый Dn200 с ИПД-2шт;
• 6-регулятор давления газа РДП-200 с КПЗ-200В-2шт;
• 7-кран шаровой КШ-15-3шт;
• 8-выходной манометр 0.25 МПа-2шт;
• 9-входной манометр 04 МПа-1шт;
• 10-кран шаровой КШ-32-2шт;
• 11-кран шаровой для манометра DN15 (11Б41п21)-3шт;
• 12-регулятор РДГБ-6-1шт;
• 13-газовый конвектор-1шт;
• 14-затвор дисковый Ду300 с механическим редуктором-2шт;
