ПГБ-200
Технические характеристики
Выходное давление, КПа
1 - 600
Максимальное входное давление, МПа
0,05 - 1,2
Максимальный расход газа, нм³/ч
70250
Марка регулятора
РДБК-1(П)-200
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Пункт газорегуляторный блочный ПГБ-200 — это комплекс технологического оборудования и устройств, смонтированного в транспортабельном боксе
каркасно-модульного типа.
Пункт газорегуляторный блочный ПГБ-200 с регуляторами РДБК-1(П)-200 предназначен для понижения входного давления газа в диапазоне от 0,05 до
1,2 МПа до выходного в диапазоне 1-600 кПа., и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа.

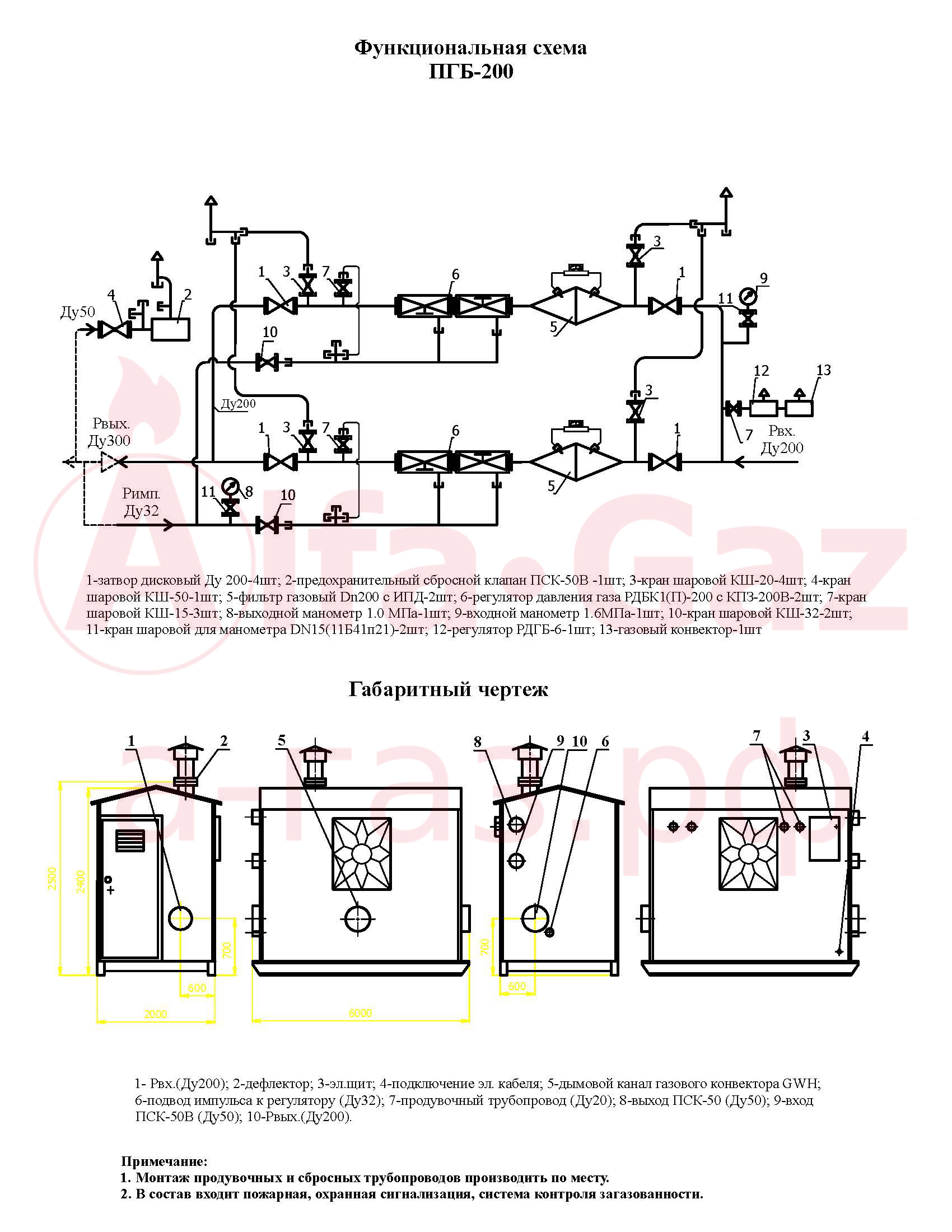

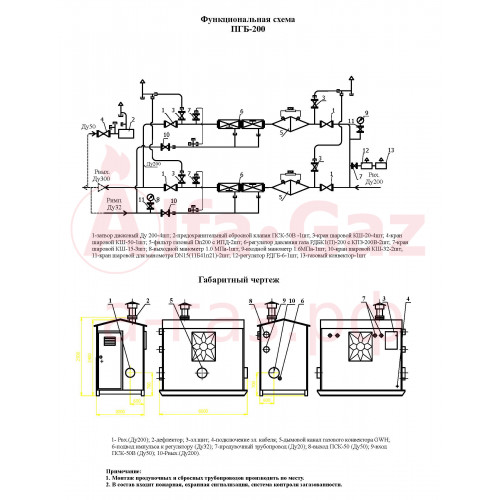

Схема ПГБ-200
Спецификация ПГБ-200
- 1-затвор дисковый Ду200-4шт;
- 2-предохранительный сбросной клапан ПСК-50В-1шт;
- 3-кран шаровой КШ-20-4шт;
- 4-кран шаровой КШ-50-1шт;
- 5-фильтр газовый Dn200 с ИПД-2шт;
- 6-регулятор давления газа РДБК1(П)-200 с КПЗ-200В-2шт;
- 7-кран шаровой КШ-15-3шт;
- 8-выходной манометр 1.0 МПа-1шт;
- 9-входной манометр 1.6 МПа-1шт;
- 10-кран шаровой КШ-32-2шт;
- 11-кран шаровой для манометра DN15 (11Б41п21)-2шт;
- 12-регулятор РДГБ-6-1шт;
- 13-газовый конвектор-1шт
