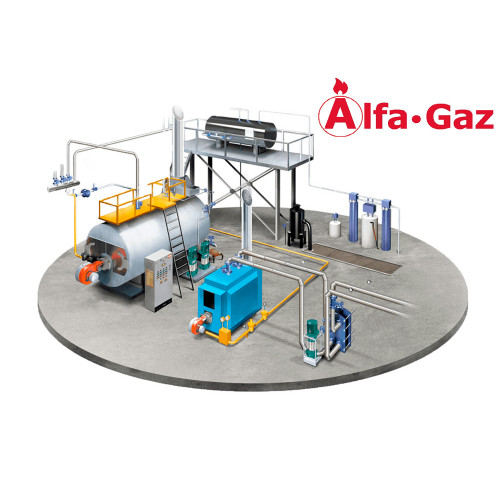

Паровая котельная ПБКУ, МПКУ-0.5 тнч

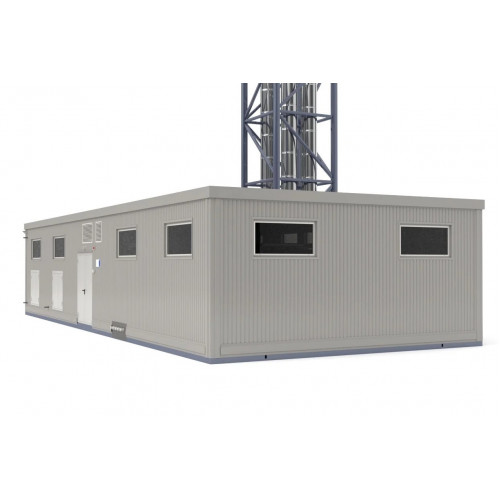

Тип исполнения котельной – блочно-модульная. Каркас здания выполнен из стального проката. Ограждающие конструкции стен и крыши – трехслойные сэндвич панели. Пол – утепленный с покрытием из стального рифленого листа. Для естественного освещения помещения котельной и в качестве легкосбрасываемых конструкций, предусмотрены пластиковые окна с противопожарными дверьми. Котельная снабжена системой отопления, вентиляции, водопроводом, канализацией и необходимой электрикой.
В котельной предусмотрены системы пожарной и охранной сигнализации, молниезащиты и заземления. Удаление дымовых газов предусмотрено раздельно от каждого котла через дымоходы, выполненные из специальной нержавеющей стали, устойчивой к окисляющему воздействию высоких температур и агрессивных веществ, содержащихся в дымовых газах. Базальтовый утеплитель дымоходов исключает образование конденсата.
Котельная МПКУ 3,0 ГД - полностью автоматизирована и не требует постоянного присутствия персонала.
Наименование оборудования и материалов |
Кол-во |
Котлы и горелки |
|
| Котел паровой жаротрубный двухходовой паропроизводительностью 500 кг/час, давление пара до 15 бар | 1 шт. |
| Горелка блочная наддувная (топливо газ или газ/дизель) | 1шт. |
| Аварийная сигнализация превышения допустимого уровня воды в котле | 1 шт. |
Деаэратор атмосферный 500л Снижает концентрацию растворенных в питательной воде коррозионных газов. |
1 шт. |
Экономайзер (при необходимости) Предназначен для дополнительного подогрева питательной воды уходящими газами. Дополнительное увеличение КПД на 3-5 % |
1 шт. |
Контроль солесодержания (Группа автоматической продувки по солесодержанию непрерывная верхняя) |
1 шт. |
Группа автоматической продувки по шламу (периодическая нижняя) |
1 шт. |
| Охладитель проб | 1 шт. |
Группа модуляции питательной воды (при наличии экономайзера) Всегда рекомендована в случае наличия экономайзера для постоянной гарантии циркуляции воды через экономайзер. |
1 шт. |
Узлы учета |
|
| Узел учета холодной воды | 1 компл. |
| Узел учета расхода пара | 1 компл. |
| Узел учета расхода электроэнергии | 1 компл. |
| Узел учета расхода газа | 1 компл. |
Автоматика / Электрооборудование/ Диспетчеризация |
|
| Блок сигнализации и управления котельной | 1 компл. |
| Вводно-распределительное устройство | 1 компл. |
| Пункт распределительный | 1 шт. |
| Щит управления освещением | 1 компл. |
| Система автоматического контроля загазованности САКЗ с сигнализаторами (один по СО, один по СН) c выводом сигнала на диспетчерский пункт | 1 компл. |
| Пожарная сигнализация | 1 компл. |
| Охранная сигнализация | 1 компл. |
| Кабельная продукция | 1 компл. |
| Диспетчеризация по средствам GSM-канала | 1 компл. |
Газоснабжение внутреннее |
|
| Клапан термозапорный | 1 шт. |
| Клапан электромагнитны | 1 шт. |
| Регулятор давления газа | 1 компл. |
| Фильтр газа | 1 шт. |
| Запорная арматура | 1 компл. |
| Трубы, фланцы, фитинги, расходные материалы | 1 компл. |
Водоподготовка |
|
Блок хим. водоподготовки – автоматическая система дозирования реагентов (механическая очистка, смягчение воды, удаление растворенного кислорода). Подбирается согласно хим. анализа воды и в зависимости от % возврата конденсата. |
1 компл. |
Монтажные материалы |
|
| Запорная арматура | 1 компл. |
| Электромонтажные материалы (фонари, кабели, лотки и др. материалы) / Материалы для монтажа КИП и А | 1 компл. |
| Трубомонтажные материалы (трубы, колена, ответвления, фланцы и др.) | 1 компл. |
| Теплоизоляция трубопроводов | 1 компл. |
Дополнительное оборудование |
|
| Станция подпитки Wilo | 1 компл. |
| Бак запаса воды | 1 компл. |
| Расходный бак дизельного топлива 800л (при необходимости) | 1 шт. |
Здание котельной |
|
| Блочно-модульное здание, согласно техническому заданию. Конструкция в 2 этажа. (Установка деаэратора на 2 этаже для предотвращения процесса кавитации.) | 1 компл. |
Наружная обивка огнестойкими теплоизоляционными панелями типа «сэндвич». Степень огнестойкости II (не менее 0,75 часа). Цвет покрытия согласно заданию. Помещение котельной относится по взрывопожарной и пожарной опасности к категории «Г» в соответствии с действующими нормами. |
|
| Система вентиляции и отопления котельной | 1 компл. |
Дымовая труба |
|
Дымовая труба – из нержавеющей стали с газоходами, молниеотводом, теплоизоляцией. Тип крепления – на ферме. Высота уточняется проектом. |
1 шт. |
