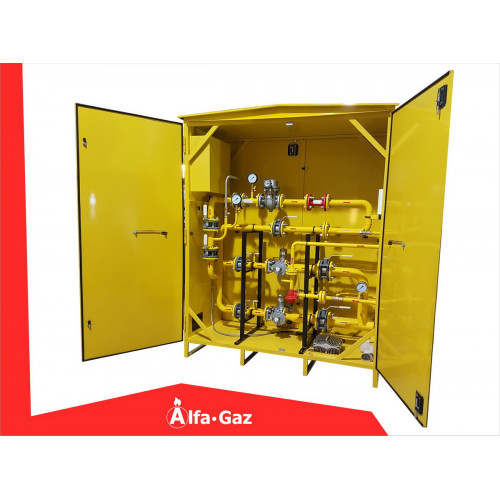

ГРУ-32-2У1 со счетчиком

Газорегуляторная установка ГРУ-32-2У1 с основной и резервной линией редуцирования на регуляторах РДУ-32 и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до заданного уровня в диапазоне 1,2-3 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

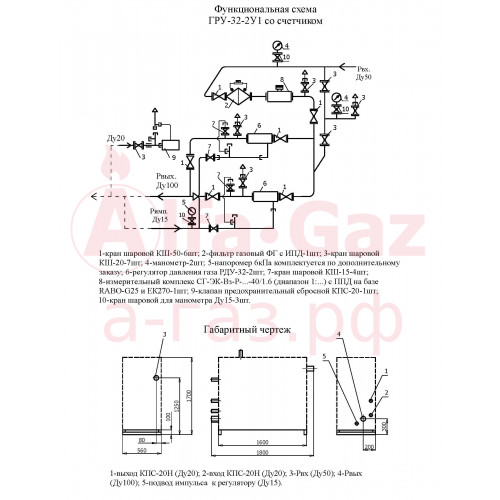

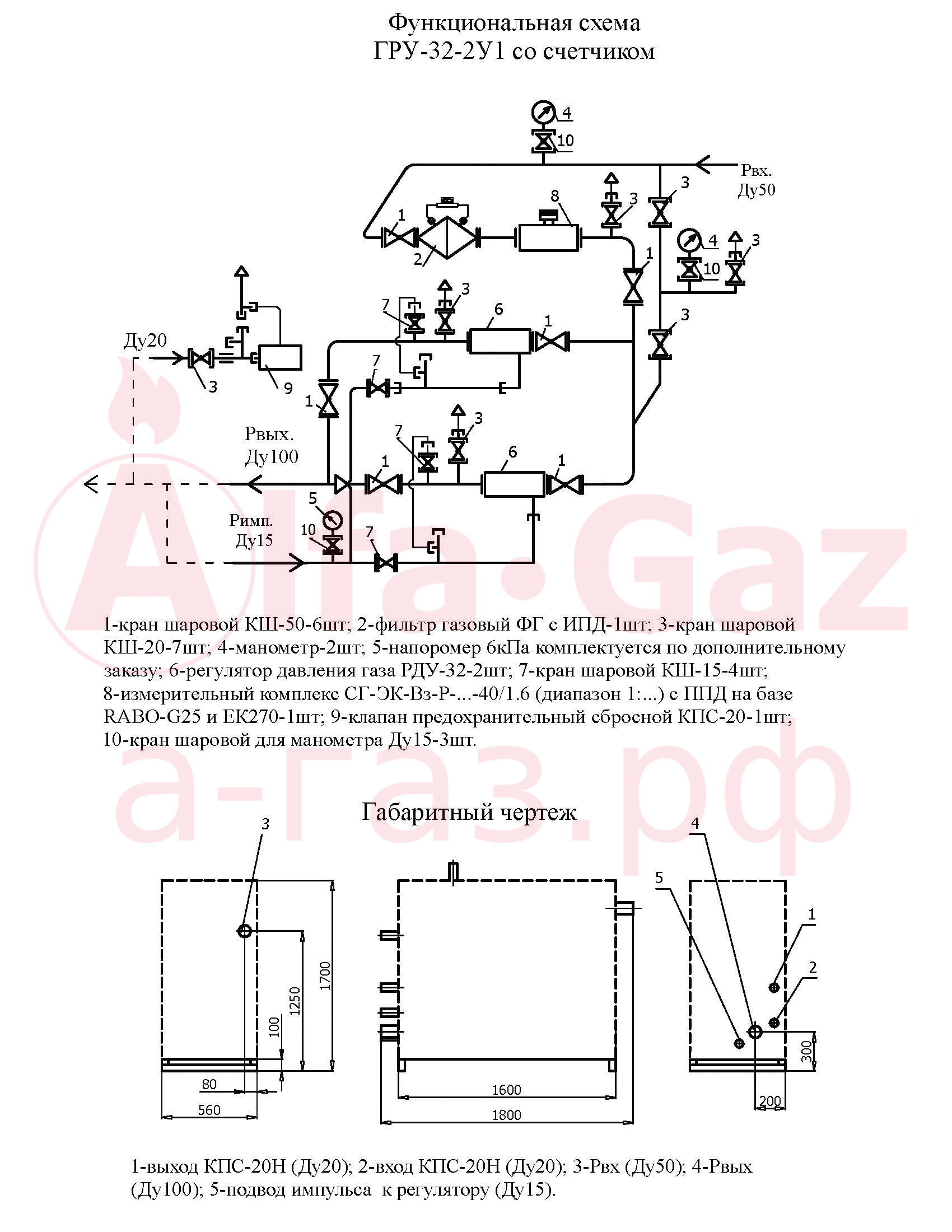

Схема ГРУ-32-2У1 со счетчиком

Спецификация ГРУ-32-2У1 со счетчиком

• 1-кран шаровой КШ-50-6шт;
• 2-фильтр газовый ФГ с ИПД-1шт;
• 3-кран шаровой КШ-20-7шт;
• 4-манометр-2шт;
• 5-напоромер 6 кПа комплектуется по дополнительному заказу;
• 6-регулятор давления газа РДУ-32-2шт;
• 7-кран шаровой КШ-15-4шт;
• 8-измерительный комплекс СГ-ЭК-Вз-Р-...-40/1.6 (диапазон 1:...) с ППД на базе RABO-G25 и ЕК270-1шт;
• 9-клапан предохранительный сбросной КПС-20-1шт;
• 10-кран шаровой для манометра Ду15-3шт.
