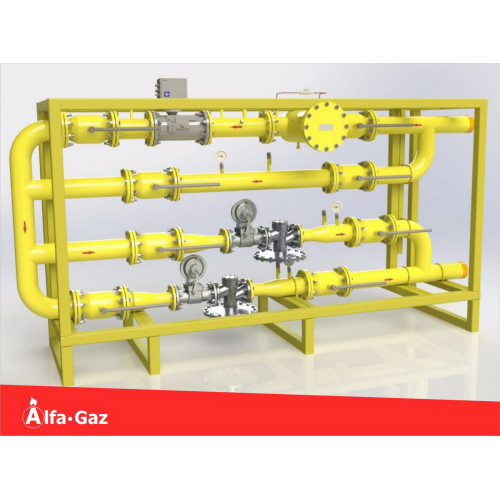

ГРУ-50-2У1 со счетчиком

Газорегуляторная установка ГРУ-МВ (-00-06) с основной и резервной линией редуцирования на регуляторах РДБК-1(П)-50/35 и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до заданного уровня в диапазоне 1-600 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

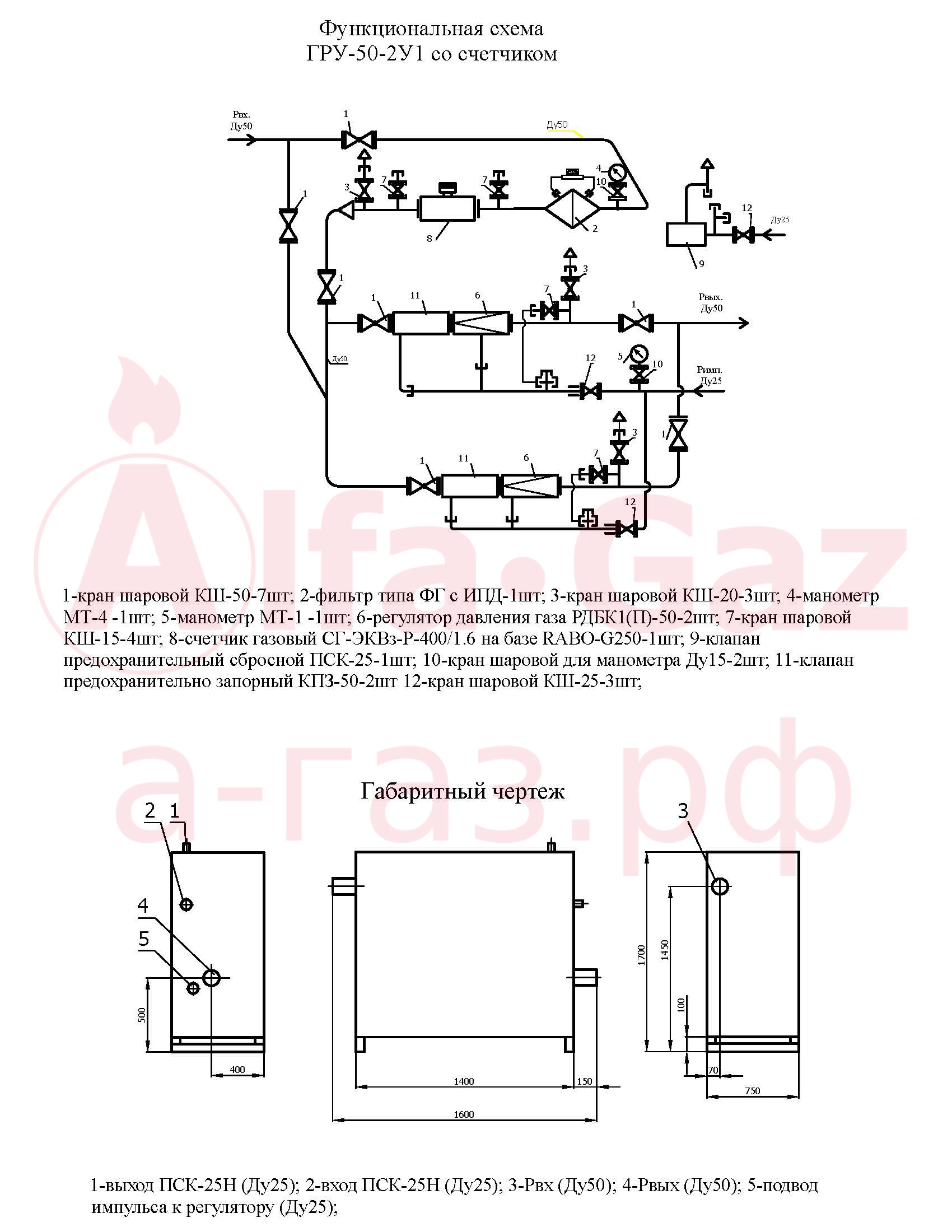

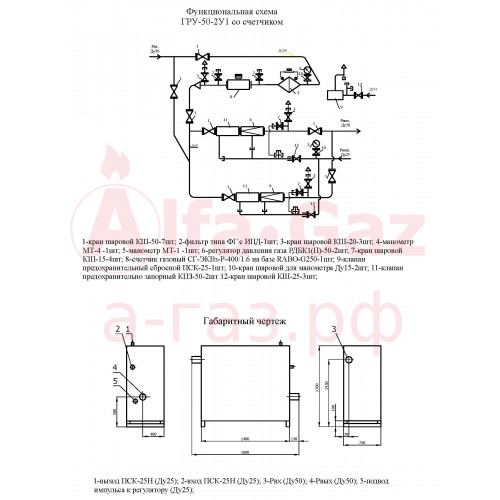

Схема ГРУ-50-2У1 со счетчиком

Спецификация ГРУ-50-2У1 со счетчиком

• 1-кран шаровой КШ-50-7шт;
• 2-фильтр типа ФГ с ИПД-1шт;
• 3-кран шаровой КШ-20-3шт;
• 4-манометр МТ-4 -1шт;
• 5-манометр МТ-1 -1шт;
• 6-регулятор давления газа РДБК1 (П)-50-2шт;
• 7-кран шаровой КШ-15-4шт;
• 8-счетчик газовый СГ-ЭКВз-Р-400/1.6 на базе RABO-G250-1шт;
• 9-клапан предохранительный сбросной ПСК-25-1шт;
• 10-кран шаровой для манометра Ду15-2шт;
• 11-клапан предохранительно-запорный КПЗ-50-2шт
• 12-кран шаровой КШ-25-3шт;
