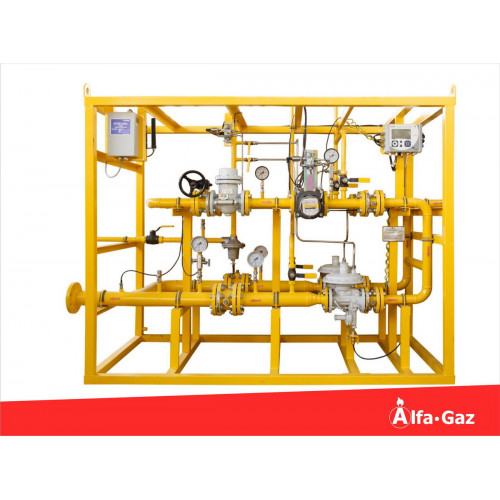

ГРУ-FEXS со счетчиком
Технические характеристики
Входное давление, МПа
0,01 - 0,6
Выходное давление, КПа
1,3 - 50
Максимальный расход газа, нм³/ч
100
Марка регулятора
FEXS
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Газорегуляторная установка ГРУ-FEXS с основной и резервной линией редуцирования на регуляторах FEXS (пр-ва Pietro Fiorentini)
и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в
диапазоне от 0,01 до 0,6 МПа до заданного уровня в диапазоне 1,3-50 кПа. и поддержания его на выходе постоянным, независимо от расхода газа,
а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.
.

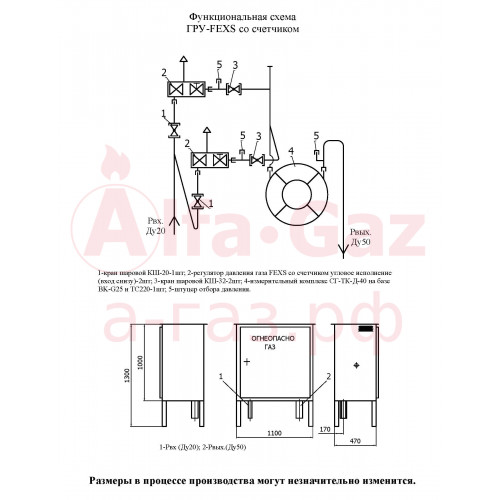

Схема ГРУ-FEXS со счетчиком
.
Спецификация ГРУ-FEXS со счетчиком
- 1-кран шаровой КШ-20-1шт;
- 2-регулятор давления газа FEXS со счетчиком угловое исполнение (вход снизу)-2шт;
- 3-кран шаровой КШ-32-2шт;
- 4-измерительный комплекс СГ-ТК-Д-40 на базе BK-G25 и ТС220-1шт;
- 5-штуцер отбора давления.
