ГРУ-FRG 2MB-2У1 со счетчиком
Технические характеристики
Входное давление, МПа
0,01 - 0,6
Выходное давление, КПа
2 - 90
Максимальный расход газа, нм³/ч
100
Марка регулятора
FRG/2MB исп. Компакт, исп. Стандарт;
Количество линий редуцирования
2
Срок изготовления
до 15 дней
Описание
Газорегуляторная установка ГРУ-FRG/2MB-2У1 с основной и резервной линией редуцирования на регуляторах FRG/2MB (пр-ва MADAS) и узлом учета газа — это комплекс технологического оборудования и устройств,
предназначенный для понижения входного давления газа в диапазоне от 0,01 до 0,6 МПа до заданного уровня в диапазоне 2-90 кПа. и поддержания его на выходе постоянным,
независимо от расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

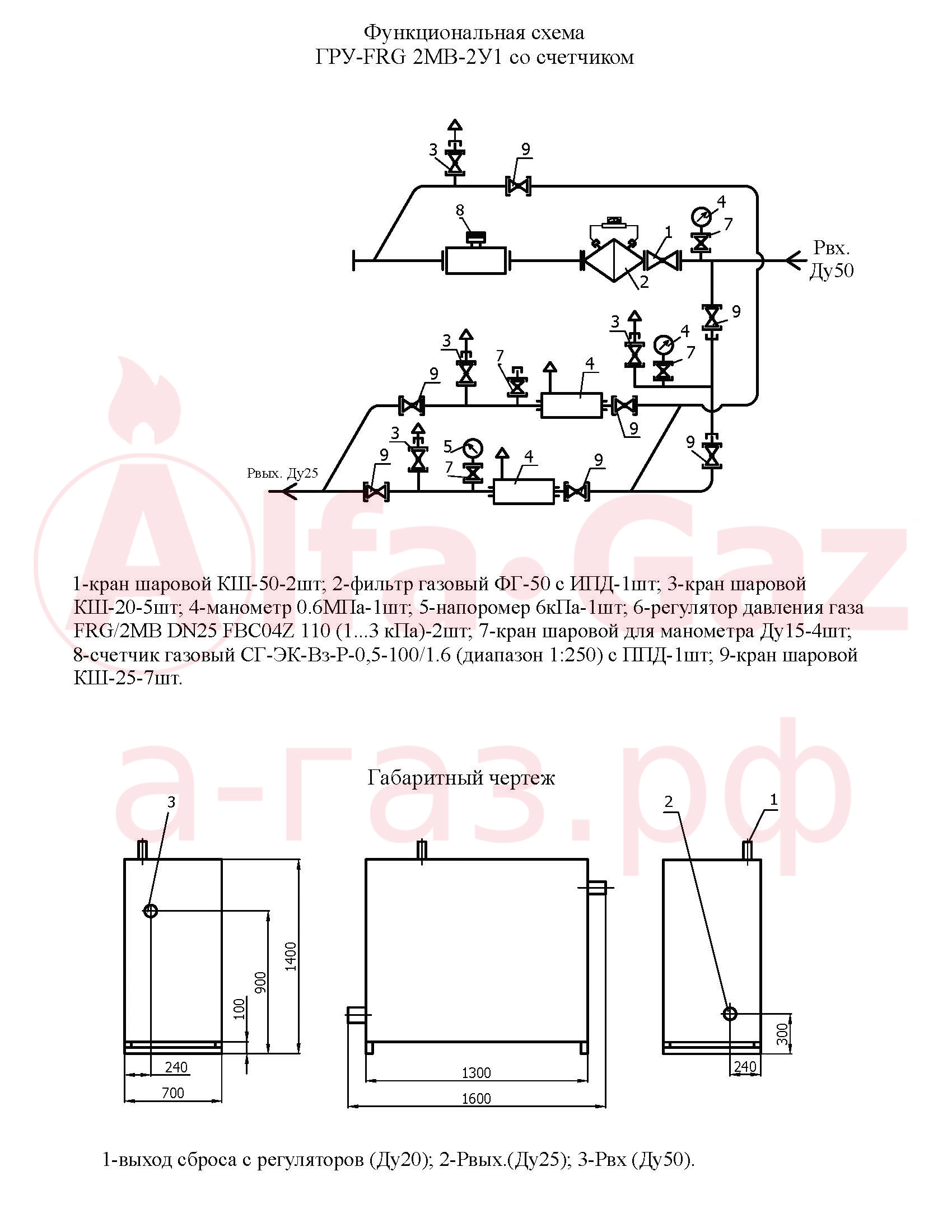

Схема ГРУ-FRG 2MB-2У1 со счетчиком
Спецификация ГРУ-FRG 2MB-2У1 со счетчиком
- 1-кран шаровой КШ-50-2шт;
- 2-фильтр газовый ФГ-50 с ИПД-1шт;
- 3-кран шаровой КШ-20-5шт;
- 4-манометр 0.6 МПа-1шт;
- 5-напоромер 6 кПа-1шт;
- 6-регулятор давления газа FRG/2MB DN25 FBC04Z 110 (1...3 кПа)-2шт;
- 7-кран шаровой для манометра Ду15-4шт;
- 8-счетчик газовый СГ-ЭК-Вз-Р-0,5-100/1.6 (диапазон 1:250) с ППД-1шт;
- 9-кран шаровой КШ-25-7шт.
