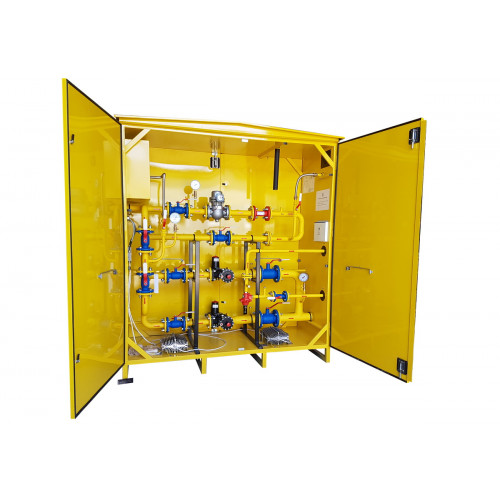

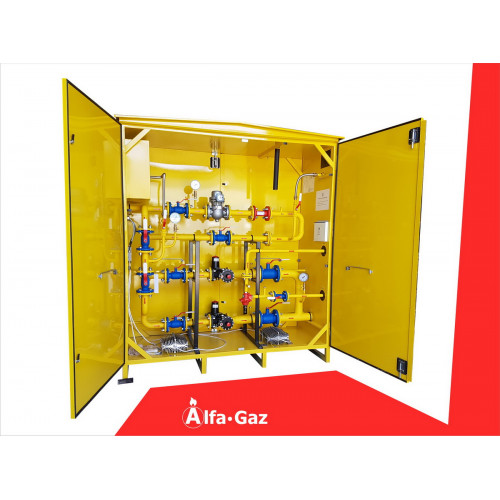

ГРПШ-VENIO.В со счетчиком
Технические характеристики
Выходное давление, КПа
2 - 5
Максимальное входное давление, МПа
0,01 - 1,2
Максимальный расход газа, нм³/ч
1000
Марка регулятора
VENIO-B-H-3, VENIO-B-H-6, VENIO-B-H-9, VENIO-B-H-10
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Газорегуляторный пункт шкафной ГРПШ.VENIO.B с основной и резервной линией редуцирования на регуляторах VENIO-B-H (пр-ва ЭПО "Сигнал") и узлом учета газа — это комплекс технологического оборудования и устройств,
предназначенный для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до заданного уровня в диапазоне 2-5 кПа. и поддержания его на выходе постоянным,
независимо от расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

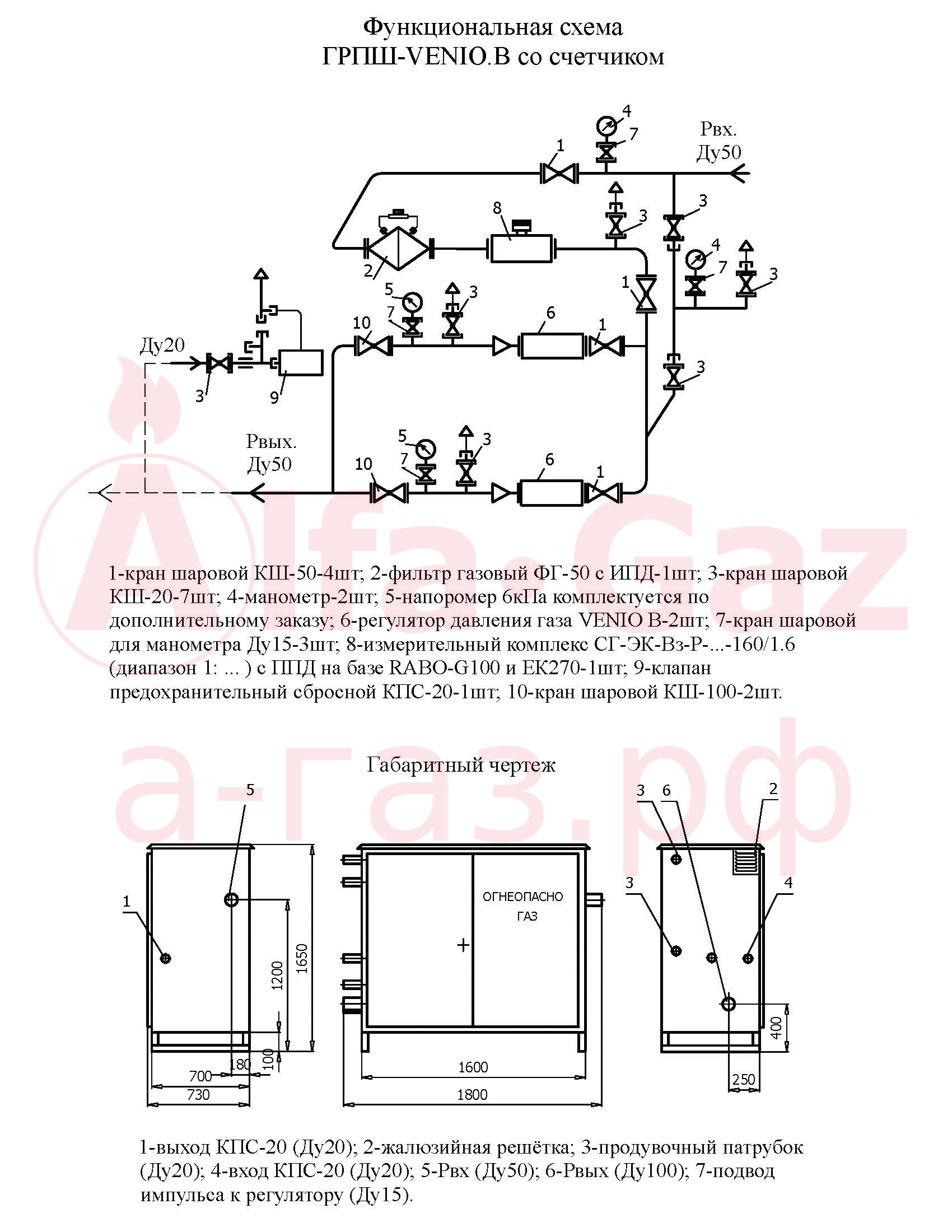

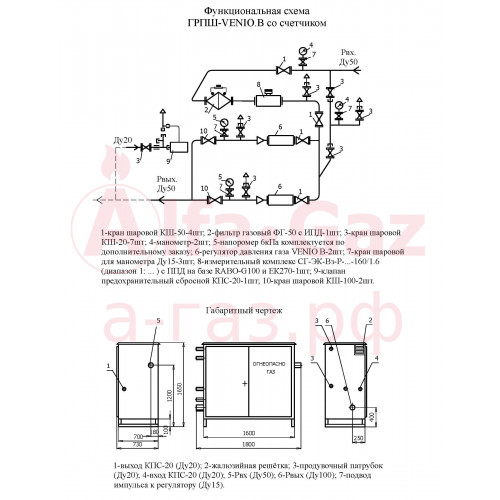

Схема ГРПШ-VENIO.В со счетчиком
Спецификация ГРПШ-VENIO.В со счетчиком
- 1-кран шаровой КШ-50-4шт;
- 2-фильтр газовый ФГ-50 с ИПД-1шт;
- 3-кран шаровой КШ-20-7шт;
- 4-манометр-2шт;
- 5-напоромер 6кПа комплектуется по дополнительному заказу;
- 6-регулятор давления газа VENIO B-2шт;
- 7-кран шаровой для манометра Ду15-3шт;
- 8-измерительный комплекс СГ-ЭК-Вз-Р-...-160/1.6(диапазон 1: ... ) с ППД на базе RABO-G100 и ЕК270-1шт;
- 9-клапан предохранительный сбросной КПС-20-1шт;
- 10-кран шаровой КШ-100-2шт
