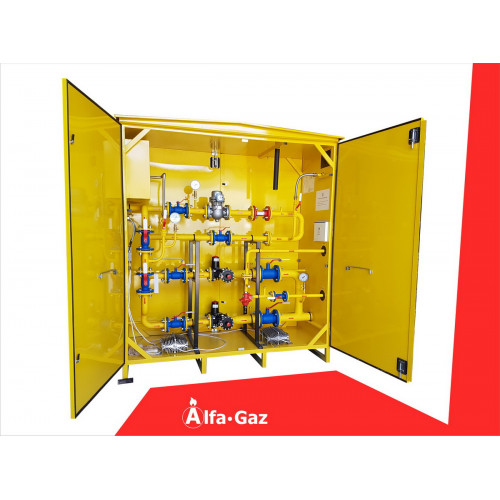

ГРПШ.VENIO.С со счетчиком

Газорегуляторный пункт шкафной ГРПШ.VENIO.С с основной и резервной линией редуцирования на регуляторах VENIO-С (пр-ва ЭПО "Сигнал") и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до заданного уровня в диапазоне 1,5-600 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

Схема ГРПШ.VENIO.С со счетчиком

Спецификация ГРПШ.VENIO.С со счетчиком

• 1-кран шаровой КШ-50-8шт;
• 2-фильтр ФГ с ИПД-1шт;
• 3-кран шаровой КШ-20-5шт;
• 4-манометр-1шт;
• 5-напоромер 6кПа (комплектуется под дополнительному заказу)-1шт;
• 6-регулятор давления газа VENIO-C50-Н(В)-2шт;
• 7-кран шаровой КШ-15-5 шт;
• 8-счетчик газовый СГ-ЭК-Вз-Р-... -400/1.6 (диапазон 1: ... ) с ППД-1шт;
• 9-предохранительный сбросной клапан ПСК-50-1шт;
• 10-кран шаровой для манометра DN15 (11Б41п21)-5шт;
• 11-клапан предохранительный запорный КПЗ-50Н-2шт;
• 12-регулятор давления газа бытовой-1шт;
• 13-газовый обогреватель-1шт.
