ДРП-4 R70 R72 со счетчиком

Газорегуляторный пункт шкафной ДРП-4 с основной и резервной линией редуцирования на регуляторах R/70(-AP), R/72(-AP) (пр-ва TARTARINI) и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до заданного уровня в диапазоне 1,5-50 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

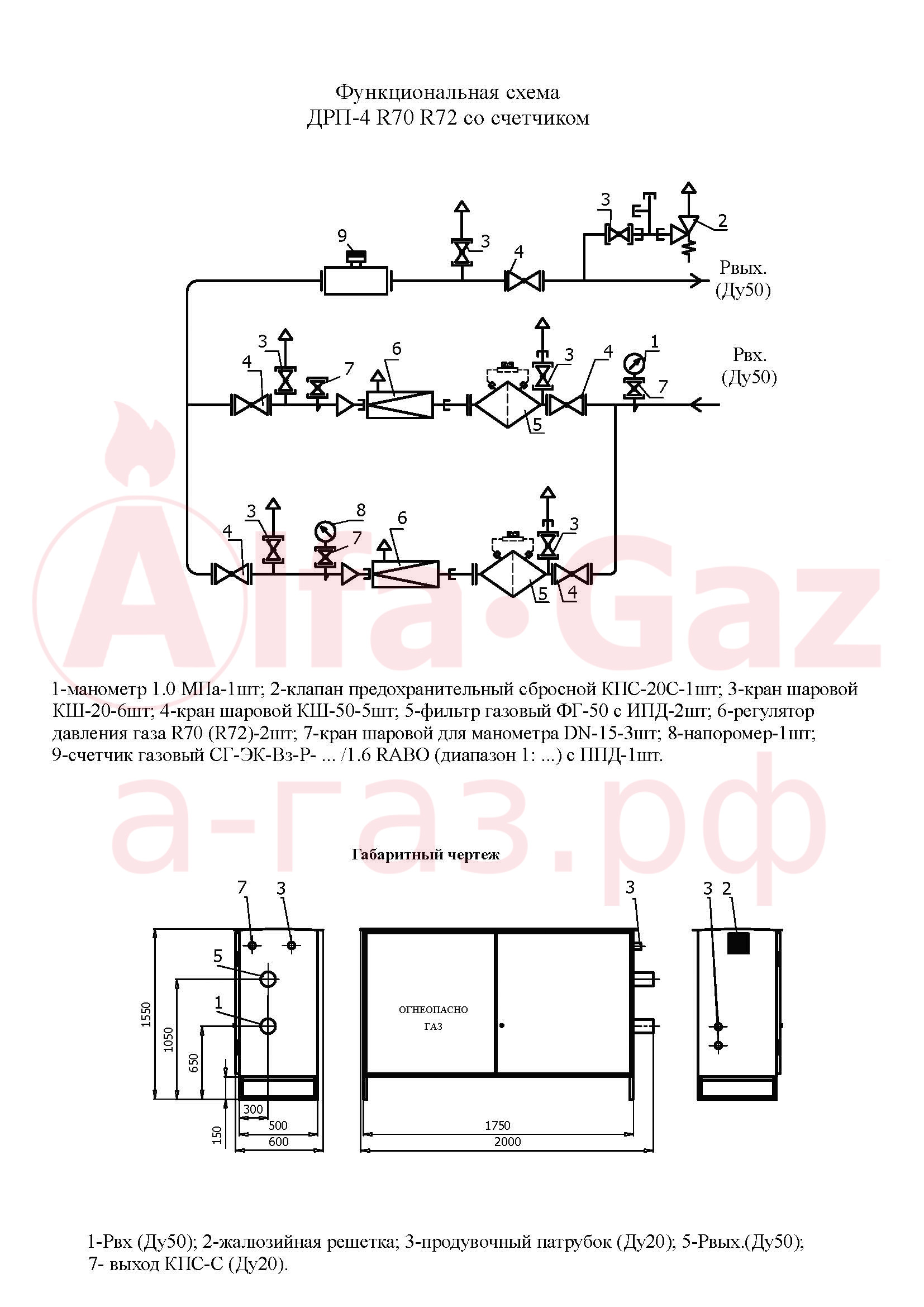

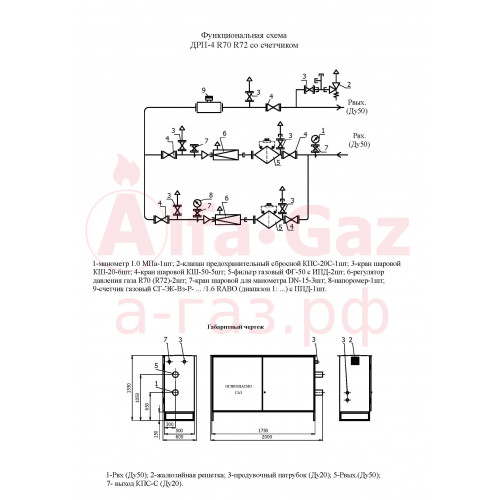

Схема ДРП-4 R70 R72 со счетчиком

Спецификация ДРП-4 R70 R72 со счетчиком

• 1-манометр 1.0 МПа-1шт;
• 2-клапан предохранительный сбросной КПС-20С-1шт;
• 3-кран шаровой КШ-20-6шт;
• 4-кран шаровой КШ-50-5шт;
• 5-фильтр газовый ФГ-50 с ИПД-2шт;
• 6-регулятор давления газа R70 (R72)-2шт;
• 7-кран шаровой для манометра DN-15-3шт;
• 8-напоромер-1шт;
• 9-счетчик газовый СГ-ЭК-Вз-Р- ... /1.6 RABO ( диапазон 1: ...) с ППД-1шт.
