ШРП, ГРПШ-MN со счетчиком
Технические характеристики
Выходное давление, КПа
5 - 300
Максимальное входное давление, МПа
0.01 - 1,2
Максимальный расход газа, нм³/ч
13000
Марка регулятора
MN/25(-APA), MN/40(-APA), MN/50(-APA), MN/65(-APA), MN/80(-APA), MN/100(-APA)
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Газорегуляторный пункт шкафной ГРПШ (ШРП)-MN с основной и резервной линией редуцирования на регуляторах MN/...(-AP,-APA,-BP) (пр-ва TARTARINI) и узлом учета газа — это комплекс технологического оборудования и устройств,
предназначенный для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до заданного уровня в диапазоне 5-300 кПа. и поддержания его на выходе постоянным,
независимо от расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

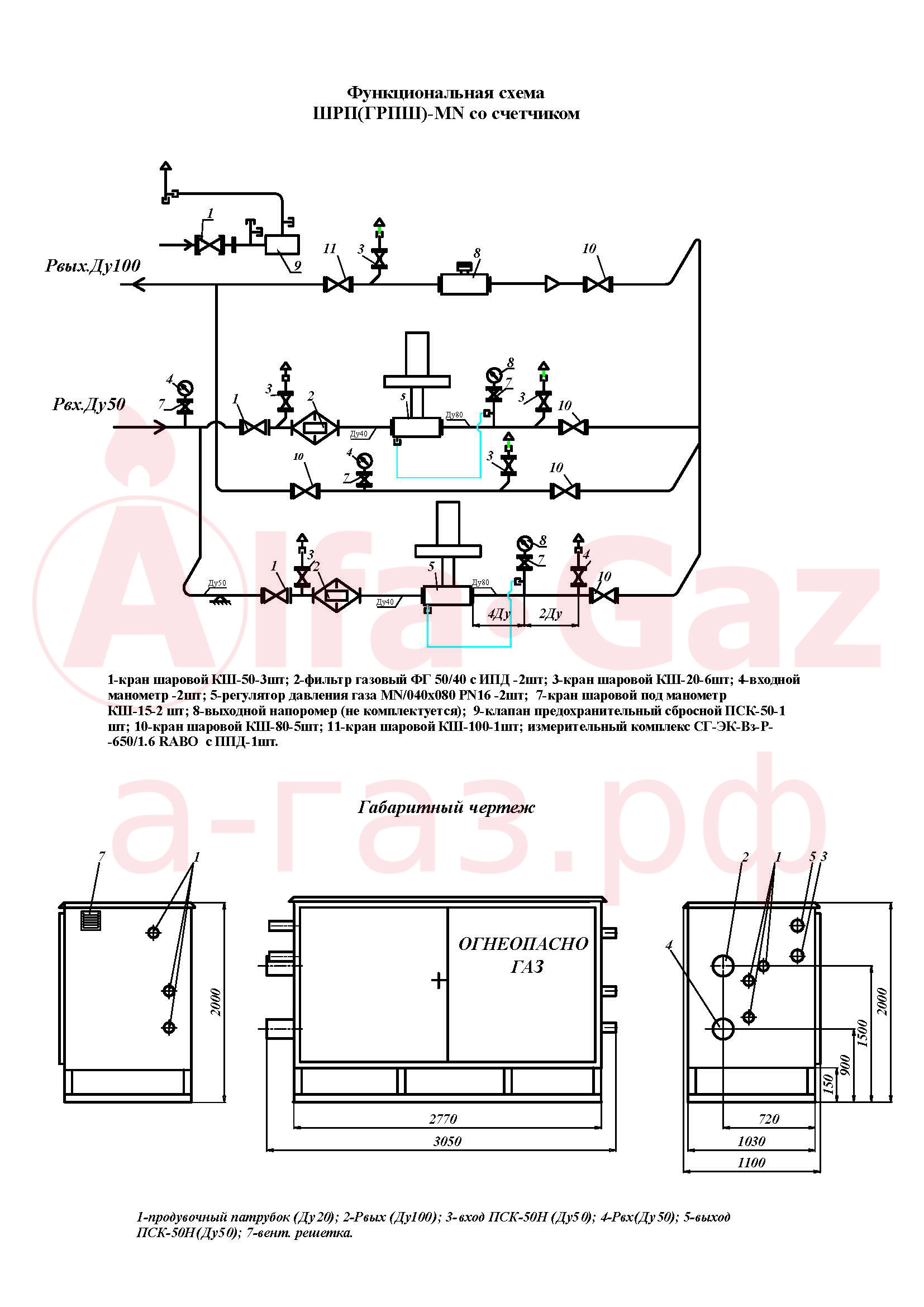

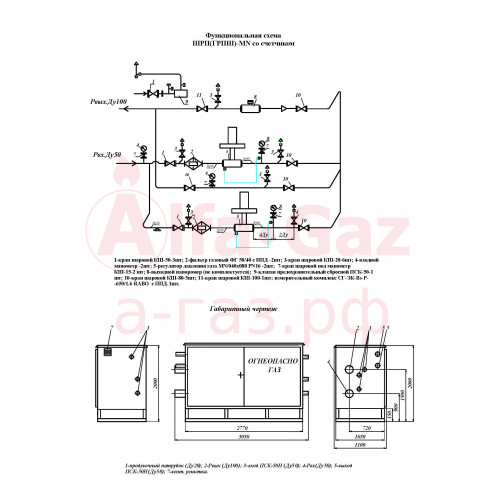

Схема ШРП, ГРПШ-MN со счетчиком
Спецификация ГРПШ (ШРП)-MN
- 1-кран шаровой КШ-50-3шт;
- 2-фильтр газовый ФГ50/40 с ИПД-2шт;
- 3-кран шаровой КШ-20-6шт;
- 4-входной манометр-2шт;
- 5-регулятор давления газа MN/040x080 PN16 -2шт;
- 6-кран шаровой под манометр КШ-15-2 шт;
- 7-выходной напоромер (не комплектуется);
- 8-клапан предохранительный сбросной ПСК-50-1шт;
- 9-кран шаровой КШ-80-5шт;
- 10-кран шаровой КШ-100-1шт;
- 11-измерительный комплекс СГ-ЭК-Вз-Р-650/1.6 RABO с ППД-1шт.
