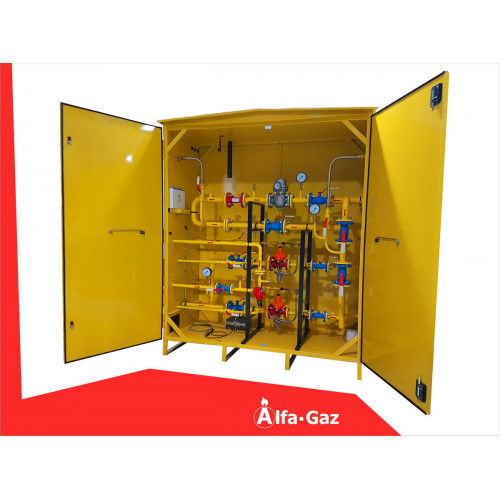

ДРП 4 c А149 B249 со счетчиком
Технические характеристики
Выходное давление, КПа
5 - 50
Максимальное входное давление, МПа
0,01 - 0,6
Максимальный расход газа, нм³/ч
900
Марка регулятора
А149(-АР), B249(-АР)
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Газорегуляторный пункт шкафной ДРП-4 с основной и резервной линией редуцирования на регуляторах А149(-АР), B249(-АР) (пр-ва TARTARINI) и узлом учета газа — это комплекс технологического оборудования и устройств,
предназначенный для понижения входного давления газа в диапазоне от 0,01 до 0,6 МПа до заданного уровня в диапазоне 5-50 кПа. и поддержания его на выходе постоянным,
независимо от расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

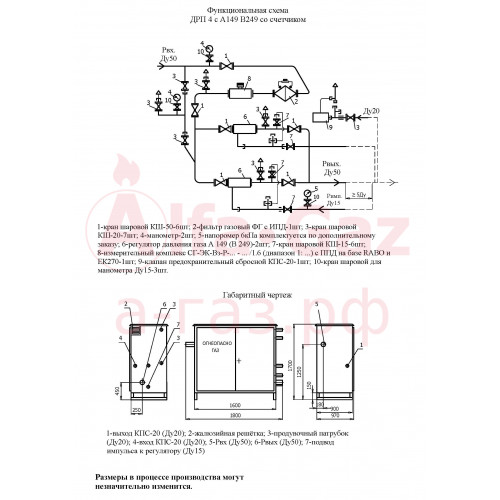

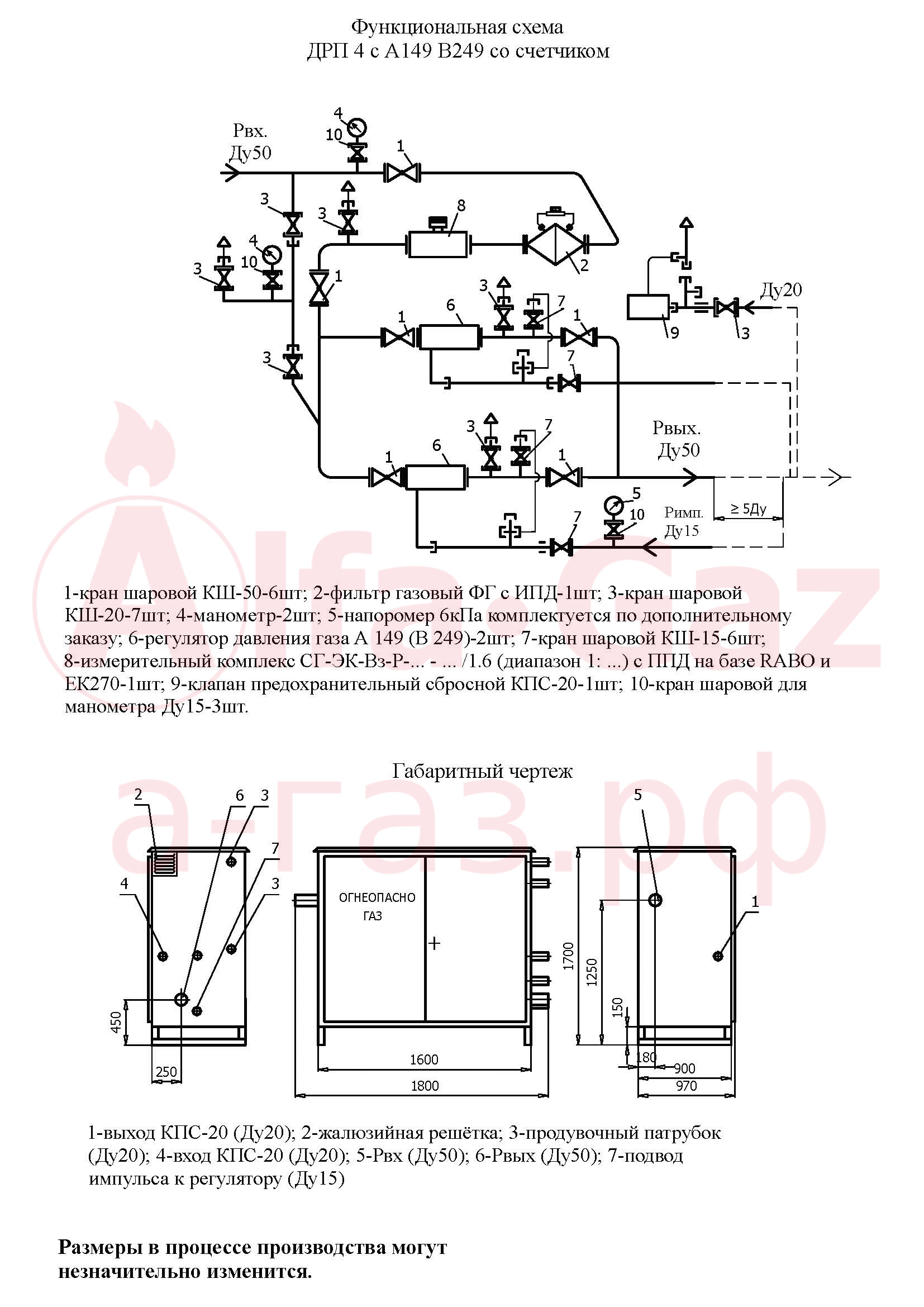

Схема ДРП 4 c А149 B249 со счетчиком
Спецификация ДРП 4 c А149 B249 со счетчиком
- 1-кран шаровой КШ-50-6шт;
- 2-фильтр газовый ФГ с ИПД-1шт;
- 3-кран шаровой КШ-20-7шт;
- 4-манометр-2шт;
- 5-напоромер 6кПа комплектуется по дополнительному заказу;
- 6-регулятор давления газа А149 (В249)-2шт;
- 7-кран шаровой КШ-15-6шт;
- 8-измерительный комплекс СГ-ЭК-Вз-Р-... - ... /1.6 (диапазон 1: ...) с ППД на базе RABO и ЕК270-1шт;
- 9-клапан предохранительный сбросной КПС-20-1шт;
- 10-кран шаровой для манометра Ду15-3шт.
