МРП 1000(М) со счетчиком

Газорегуляторный пункт шкафной МРП-1000(М) с основной и резервной линией редуцирования на регуляторах РДСК-50М-1, РДСК-50М-3, РДСК-50БМ и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до заданного уровня в диапазоне 10-300 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

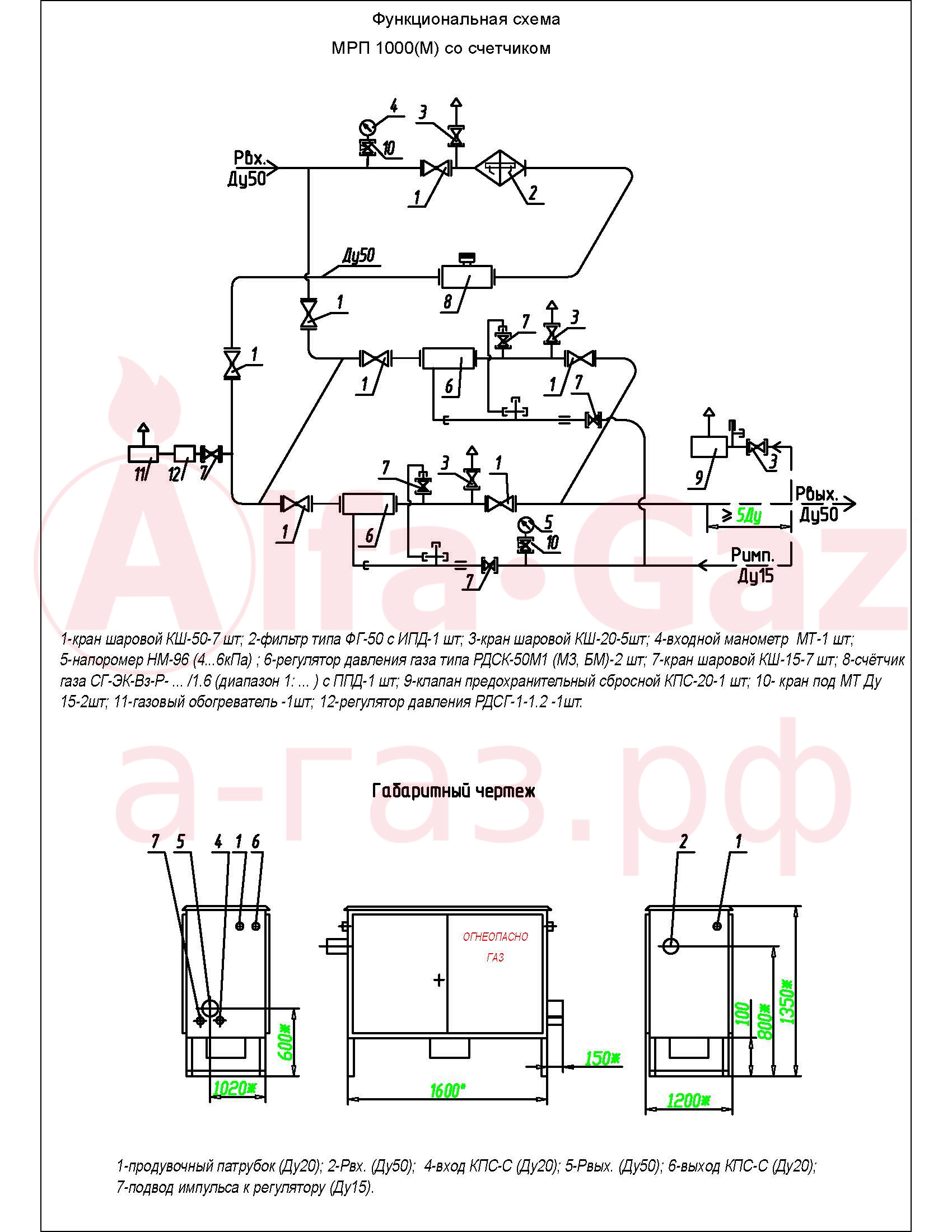

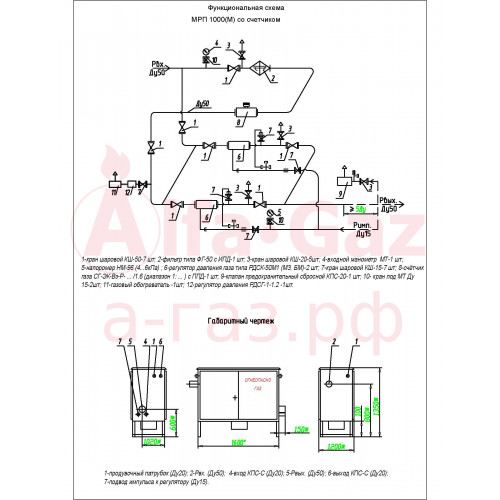

Схема МРП 1000(М) со счетчиком

Спецификация МРП 1000(М) со счетчиком

• 1-кран шаровой КШ-50-7 шт;
• 2-фильтр типа ФГ-50 с ИПД-1 шт;
• 3-кран шаровой КШ-20-5шт;
• 4-входной манометр МТ-1 шт;
• 5-напоромер НМ-96 (4...6 кПа) ;
• 6-регулятор давления газа типа РДСК-50М1 (М3, БМ)-2 шт;
• 7-кран шаровой КШ-15-7 шт;
• 8-счётчик газа СГ-ЭК-Вз-Р- ... /1.6 (диапазон 1: ... ) с ППД-1 шт;
• 9-клапан предохранительный сбросной КПС-20-1 шт;
• 10- кран под МТ Ду 15-2шт;
• 11-газовый обогреватель-1шт;
• 12-регулятор давления РДСГ-1-1.2 -1шт.
