УГРШ(К)-50Н-2 со счетчиком
Технические характеристики
Выходное давление, КПа
2 - 5
Максимальное входное давление, МПа
0,05 - 0,6
Максимальный расход газа, нм³/ч
2855
Марка регулятора
РДК-50Н
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Газорегуляторный пункт шкафной УГРШ(К)-50Н-2 с основной и резервной линией редуцирования на регуляторах РДК-50Н и узлом учета газа — это комплекс технологического оборудования и устройств,
предназначенный для понижения входного давления газа в диапазоне от 0,05 до 0,6 МПа до заданного уровня в диапазоне 2-5 кПа. и поддержания его на выходе постоянным,
независимо от расхода газа, а также для технологического или коммерческого учета расхода газа.
Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta,
мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая
осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

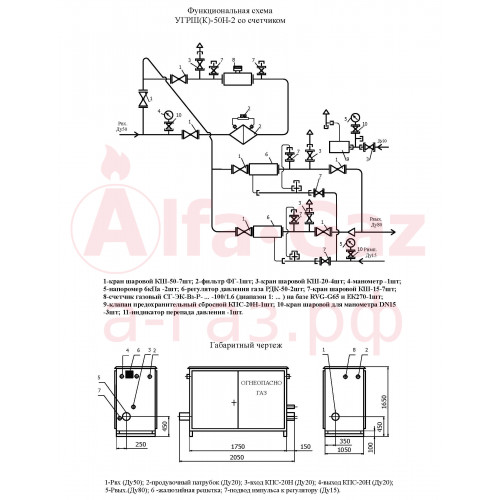

Схема УГРШ(К)-50Н-2 со счетчиком
Спецификация УГРШ(К)-50Н-2 со счетчиком
- 1-кран шаровой КШ-50-7шт;
- 2-фильтр ФГ-1шт;
- 3-кран шаровой КШ-20-4шт;
- 4-манометр-1шт;
- 5-напоромер 6 кПа-2шт;
- 6-регулятор давления газа РДК-50-2шт;
- 7-кран шаровой КШ-15-7шт;
- 8-счетчик газовый СГ-ЭК-Вз-Р- ... -100/1.6 (диапазон 1: ... ) на базе RVG-G65 и ЕК270-1шт;
- 9-клапан предохранительный сбросной КПС-20Н-1шт;
- 10-кран шаровой для манометра DN15-3шт;
- 11-индикатор перепада давления-1шт.
