ГРПШ-3-1Н(В) со счетчиком

Газорегуляторный пункт шкафной ГРПШ-3-1Н(В) с основной и резервной линией редуцирования на регуляторах РДГ-50Н(В) и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до заданного уровня в диапазоне 1-600 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

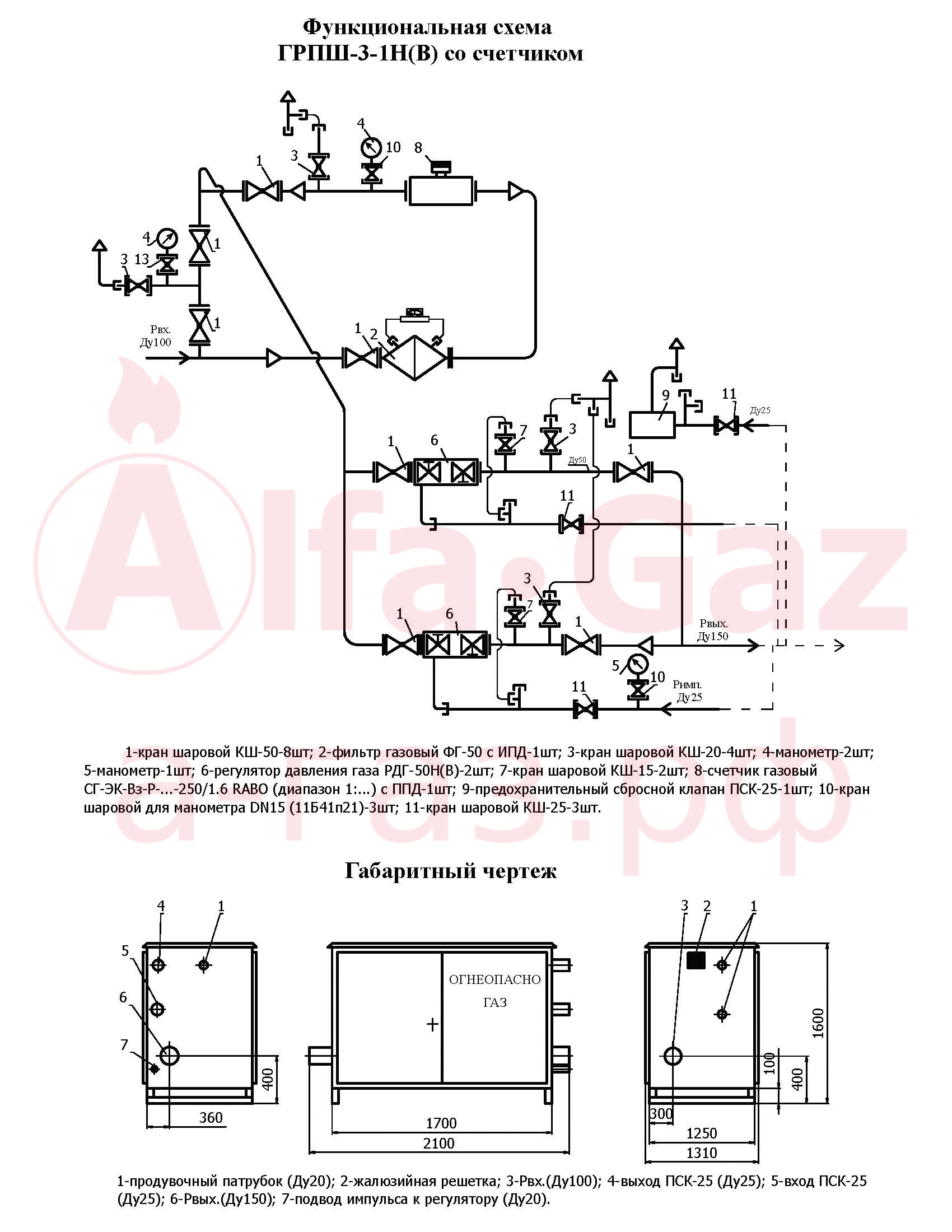

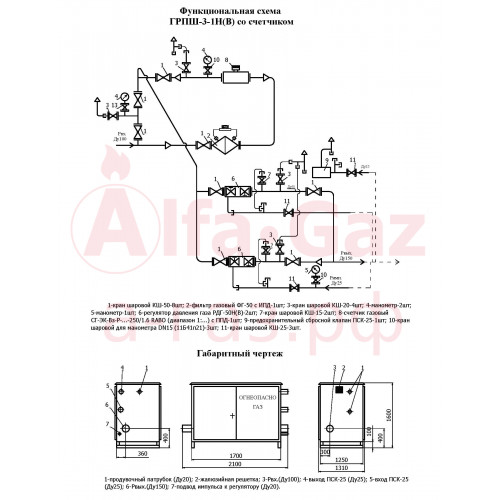

Схема ГРПШ-3-1Н(В) со счетчиком

Спецификация ГРПШ-3-1Н(В) со счетчиком

• 1-кран шаровой КШ-50-8шт;
• 2-фильтр газовый ФГ-50 с ИПД-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-манометр-2шт;
• 5-манометр-1шт;
• 6-регулятор давления газа РДГ-50Н(В)-2шт;
• 7-кран шаровой КШ-15-2шт;
• 8-счетчик газовый СГ-ЭК-Вз-Р-...-250/1.6 RABO (диапазон 1:...) с ППД-1шт;
• 9-предохранительный сбросной клапан ПСК-25-1шт;
• 10-кран шаровой для манометра DN15 (11Б41п21)-3шт;
• 11-кран шаровой КШ-25-3шт.
