ГРПШ-15-2Н(В)-У1 со счетчиком

Газорегуляторный пункт шкафной ГРПШ-15-2Н(В)-У1 с основной и резервной линией редуцирования на регуляторах РДГ-80Н(В) и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до заданного уровня в диапазоне 1-600 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

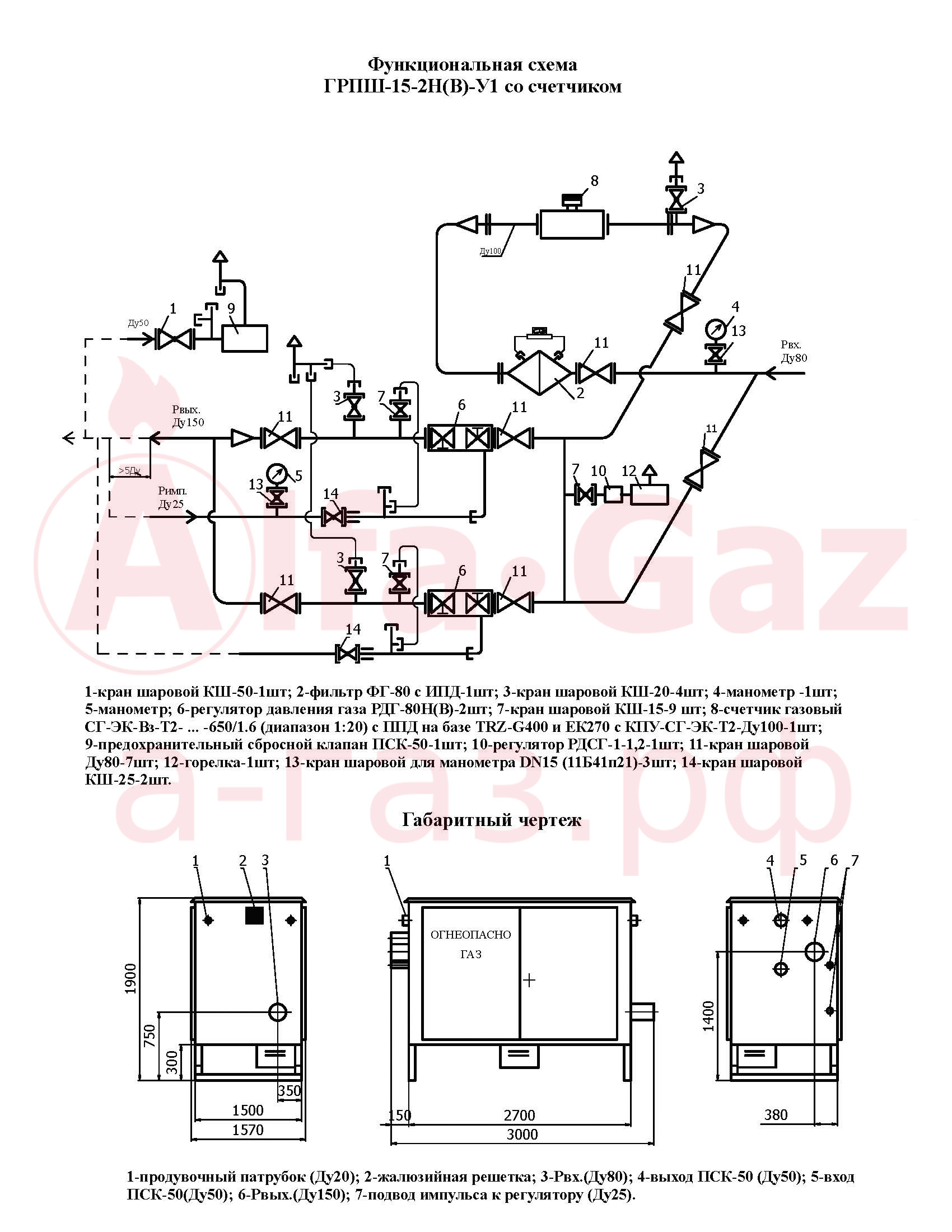

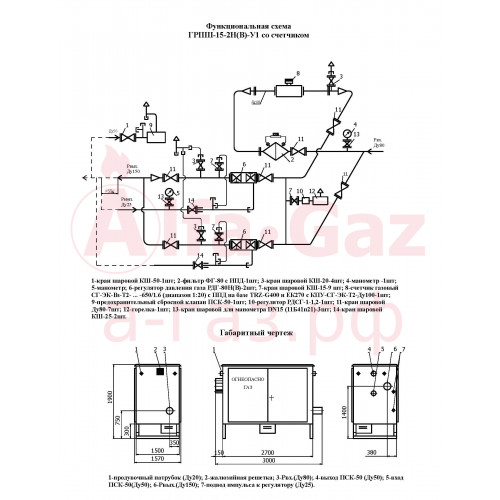

Схема ГРПШ-15-2Н(В)-У1 со счетчиком

Спецификация ГРПШ-15-2Н(В)-У1 со счетчиком

• 1-кран шаровой КШ-50-1шт;
• 2-фильтр ФГ-80 с ИПД-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-манометр-1шт;
• 5-манометр;
• 6-регулятор давления газа РДГ-80Н(В)-2шт;
• 7-кран шаровой КШ-15-9 шт;
• 8-счетчик газовый СГ-ЭК-Вз-Т2- ... -650/1.6 (диапазон 1:20) с ППД на базеTRZ-G400 и ЕК270 c КПУ-СГ-ЭК-Т2-Ду100-1шт;
• 9-предохранительный сбросной клапан ПСК-50-1шт;
• 10-регулятор РДСГ-1-1,2-1шт;
• 11-кран шаровой Ду80-7шт;
• 12-горелка-1шт;
• 13-кран шаровой для манометра DN15 (11Б41п21)-3шт;
• 14-кран шаровой КШ-25-2шт.
