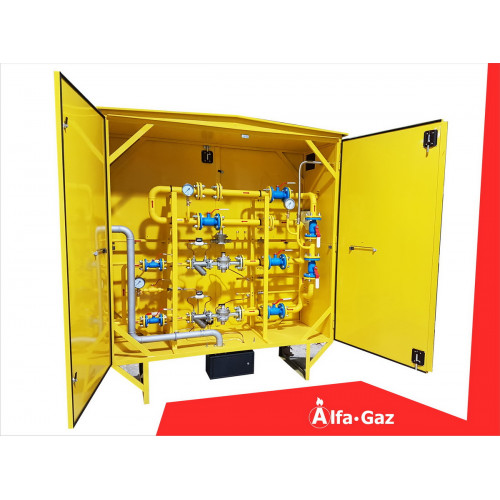

ШРП, ГРПШ-HP 100 со счетчиком

Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-HP 100 с основной и резервной линией редуцирования на регуляторах HP 100 (пр-ва Pietro Fiorentini) и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до заданного уровня в диапазоне 20-450 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

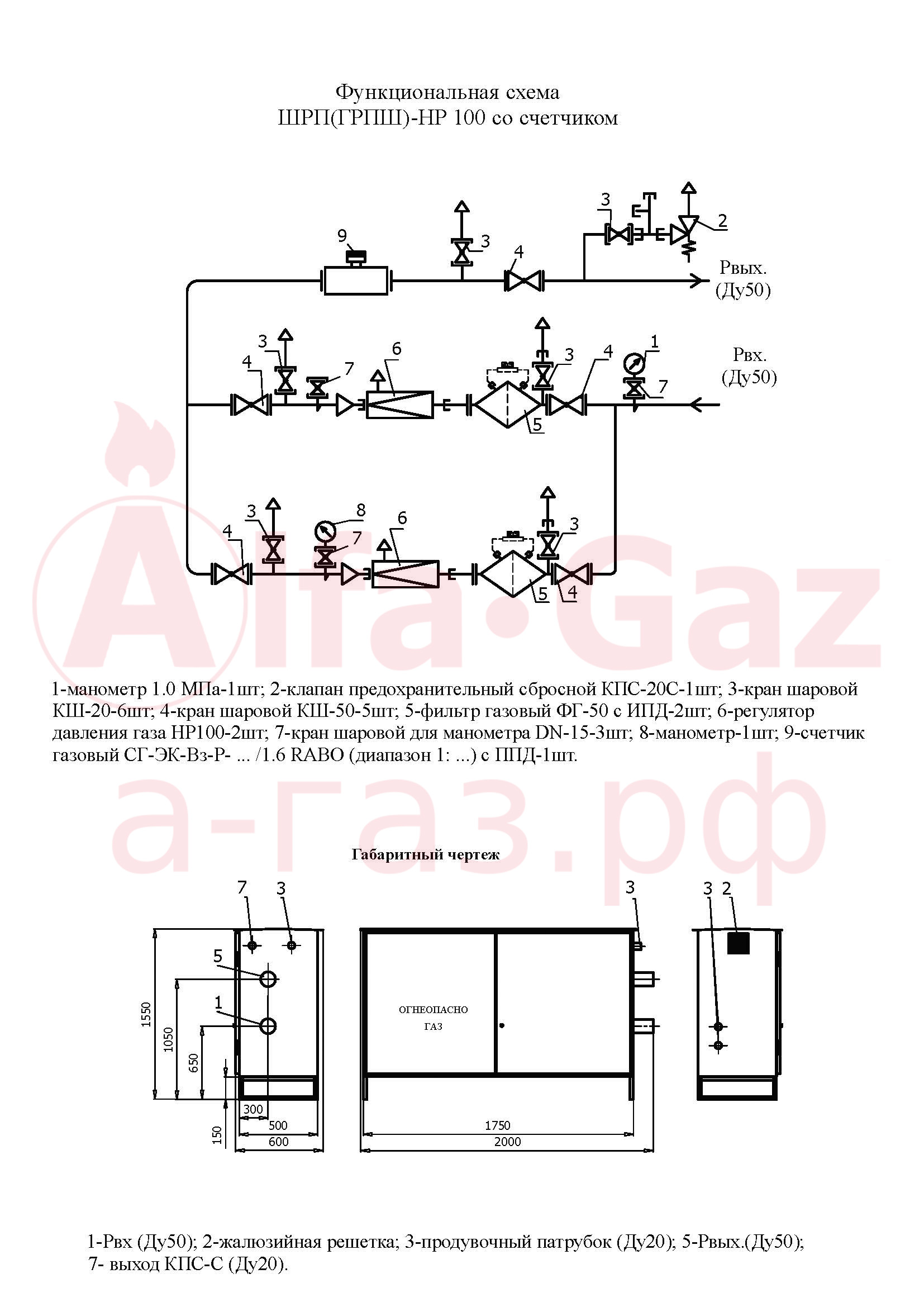

Схема ШРП, ГРПШ-HP 100 со счетчиком

Спецификация ШРП(ГРПШ)-НОРД-HP 100

• 1 - манометр 1.0 МПа- 1 шт;
• 2 - клапана предохранительный сбросной КПС-20С - 1 шт;
• 3 - кран шаровой КШ-20 - 6 шт;
• 4 - кран шаровой КШ-50 - 5 шт;
• 5 - фильтр газовый ФГ-50 с ИПД - 2 шт;
• 6 - регулятор давления газа HP100 - 2 шт;
• 7 - кран шаровой для манометра DN-15 - 3 шт;
• 8- манометр - 1 шт;
• 9 - счетчик газовый СГ-ЭК-Вз-Р.../1.6 (диапазон 1: ...) с ППД - 1 шт.
