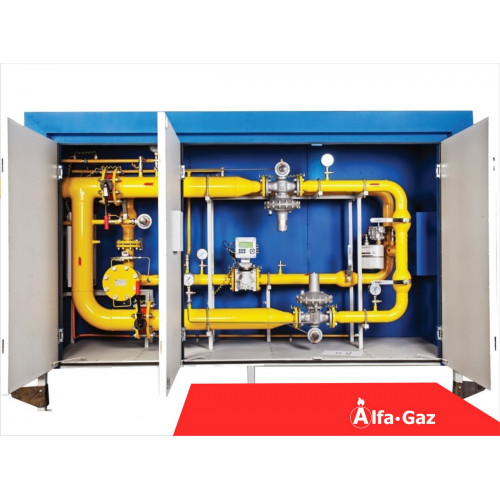

ШРП, ГРПШ-НОРД-FEXS со счетчиком

Газорегуляторный пункт шкафной ШРП(ГРПШ)-FEXS с основной и резервной линией редуцирования на регуляторах FEXS (пр-ва Pietro Fiorentini) и узлом учета газа — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа в диапазоне от 0,01 до 0,6 МПа до заданного уровня в диапазоне 1,3-50 кПа. и поддержания его на выходе постоянным, независимо от расхода газа, а также для технологического или коммерческого учета расхода газа. Узлы учета изготавливаются на базе различных счётчиков в зависимости от применяемого метода измерения: турбинных СГ-16мт, СТГ, TRZ, ротационных RVG, Delta, мембранных ВК. В случае необходимости коммерческого учета расхода газа, приведенного к нормальным условиям, применяется коррекция по температуре и давлению, которая осуществляется электронными корректорами ЕК-270, ТС-220, СПГ и др. Счётчик газа может быть установлен как до, так и после узла редуцирования.

Схема ШРП, ГРПШ-НОРД-FEXS со счетчиком

Спецификация ШРП(ГРПШ)-FEXS

• 1-кран шаровой КШ-50-7 шт;
• 2-фильтр ФГ с ИПД-1 шт;
• 3-кран шаровой КШ-20-3 шт;
• 4-манометр 0.25МПа-1 шт;
• 5-напоромер (комплектуется по дополнительному заказу)-1 шт;
• 6-регулятор давления газа NORVAL 50-2 шт;
• 7-кран шаровой КШ-15-2 шт;
• 8-измерительный комплекс СГ-ЭК-Вз RABO-1 шт;
• 9-клапан предохранительный сбросной КПС-20Н-1 шт;
• 10-кран шаровой для манометра DN15 -3 шт;
• 11-регулятор РДСГ-1-1,2 -1 шт;
• 12-горелка инфракрасная-1 шт;
• 13-кран шаровой КШ-25-2 шт.
