ГРПШ-VENIO.В
Технические характеристики
Выходное давление, КПа
2 - 5
Максимальное входное давление, МПа
0,01 - 1,2
Максимальный расход газа, нм³/ч
1000
Марка регулятора
VENIO-B-H-3, VENIO-B-H-6, VENIO-B-H-9, VENIO-B-H-10
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание
Газорегуляторный пункт шкафной ГРПШ.VENIO.B с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции,
представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции.
Газорегуляторный пункт шкафной ГРПШ.VENIO.B с регуляторами VENIO-B-H (пр-ва ЭПО "Сигнал") предназначен для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до
выходного в диапазоне 2-5 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или
иным объектам, в которых планируется его потребление.
Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности,
ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

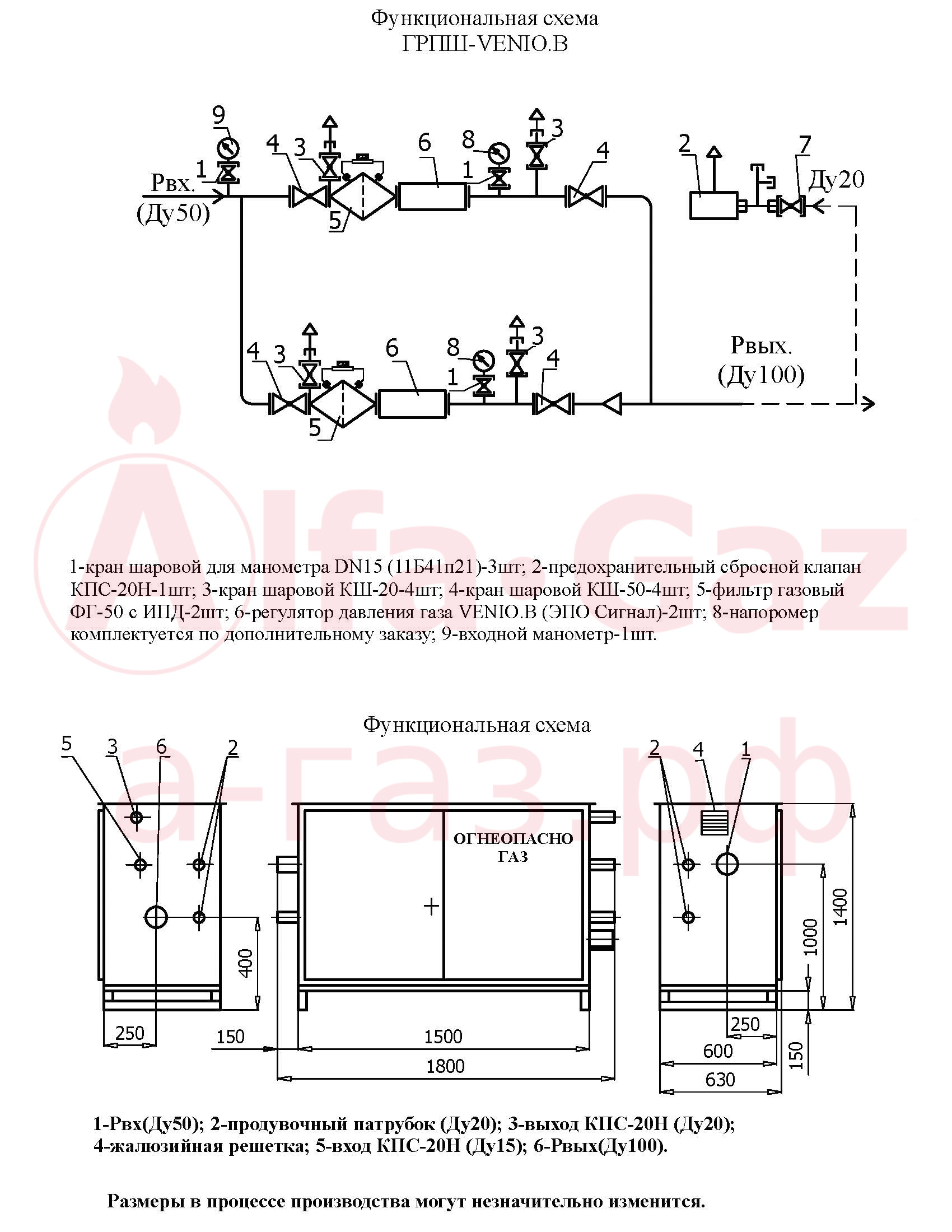

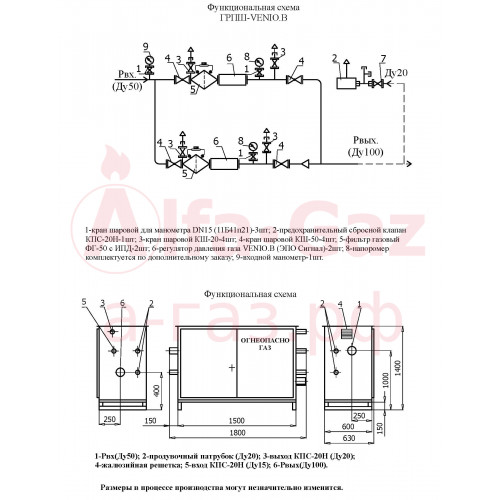

Схема ГРПШ-VENIO.В
Спецификация ГРПШ.VENIO.B
- 1-кран шаровой для манометра DN15 (11Б41п21)-3шт;
- 2-предохранительный сбросной клапан КПС-20Н-1шт;
- 3-кран шаровой КШ-20-4шт;
- 4-кран шаровой КШ-50-4шт;
- 5-фильтр газовый ФГ-50 с ИПД-2шт;
- 6-регулятор давления газа VENIO.В (ЭПО Сигнал)-2шт;
- 7-напоромер комплектуется по дополнительному заказу;
- 8-входной манометр-1шт.
