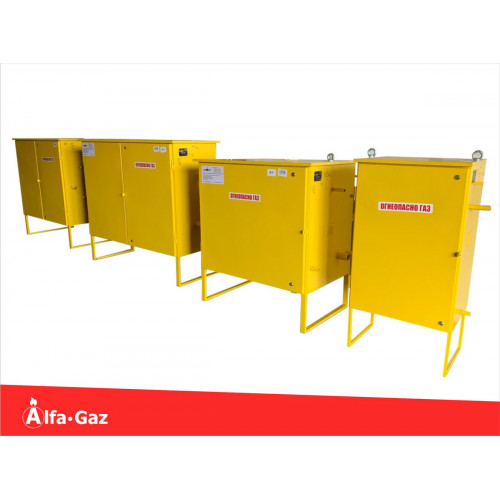

ШРП, ГРПШ-RP

Газорегуляторный пункт шкафной ГРПШ (ШРП)-RP с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ГРПШ (ШРП)-RP с регуляторами RP/11, RP/22, RP/33 (пр-ва TARTARINI) предназначен для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до выходного в диапазоне 5-300 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

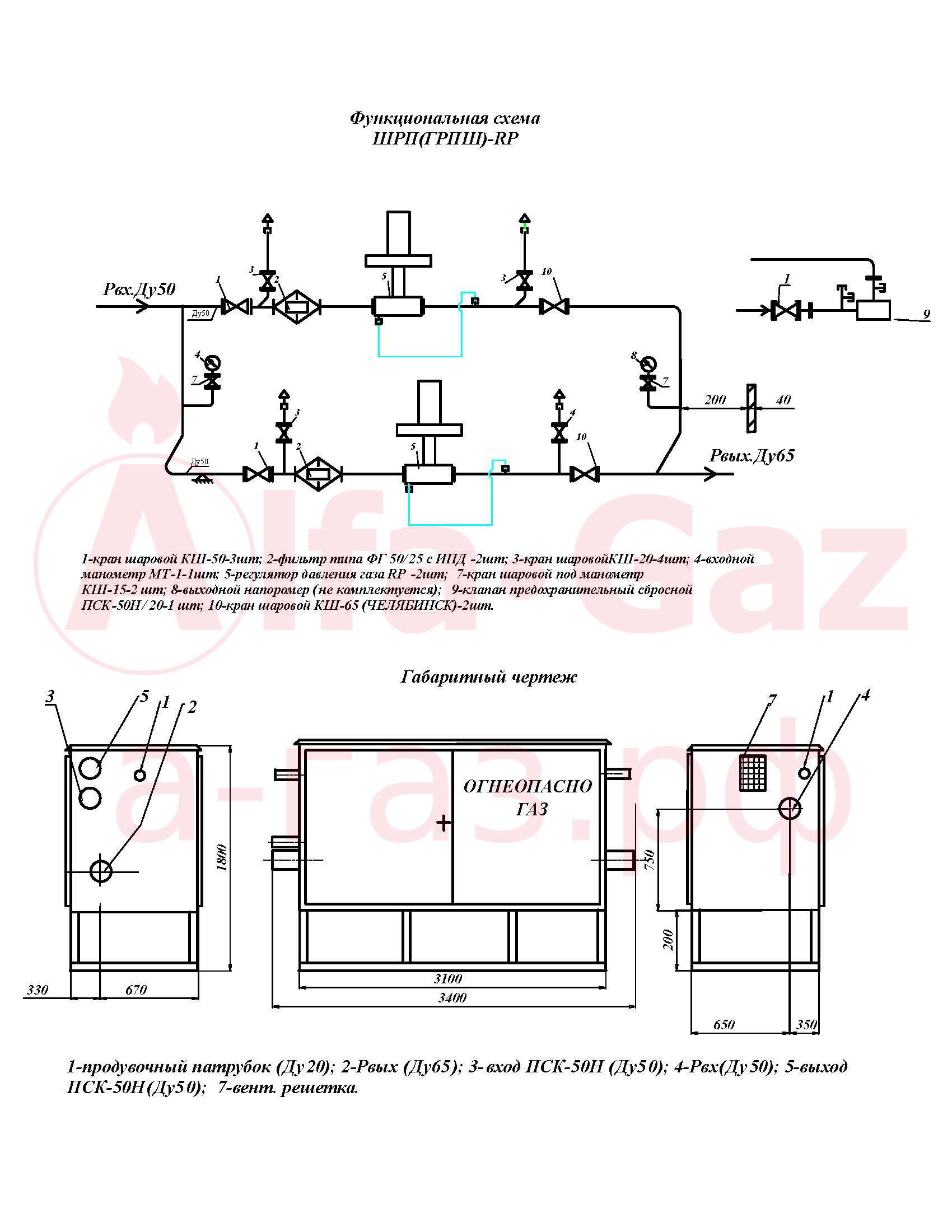

Схема ШРП, ГРПШ-RP

Спецификация ГРПШ (ШРП)-RP

• 1-кран шаровой КШ-50-3шт;
• 2-фильтр типа ФГ50/ 25 с ИПД-2шт;
• 3-кран шаровой КШ-20-4шт;
• 4-входной манометр МТ-1-1шт;
• 5-регулятор давления газа RP -2шт;
• 7-кран шаровой под манометр КШ-15-2 шт;
• 8-выходной напоромер (не комплектуется);
• 9-клапан предохранительный сбросной ПСК-50Н/ 20-1 шт;
• 10-кран шаровой КШ-65 (ЧЕЛЯБИНСК)-2шт.
