ШРП, ГРПШ-MBF
Технические характеристики
Выходное давление, КПа
2,5 - 300
Максимальное входное давление, МПа
0,01 - 1,2
Максимальный расход газа, нм³/ч
13000
Марка регулятора
MBF/25(-AP,-APA), MBF/40(-AP,-APA), MBF/50(-AP,-APA), MBF/80(-AP,-APA,-BP), MBF/100(-AP,-APA,-BP)
Количество линий редуцирования
2
Описание
Газорегуляторный пункт шкафной ГРПШ (ШРП)-MBF с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции,
представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции.
Газорегуляторный пункт шкафной ГРПШ (ШРП)-MBF с регуляторами MF/...(-AP,-APA,-BP) (пр-ва TARTARINI) предназначен для понижения входного давления газа
в диапазоне от 0,01 до 1,2 МПа до выходного в диапазоне 2,5-300 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется
далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление.
Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности,
ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

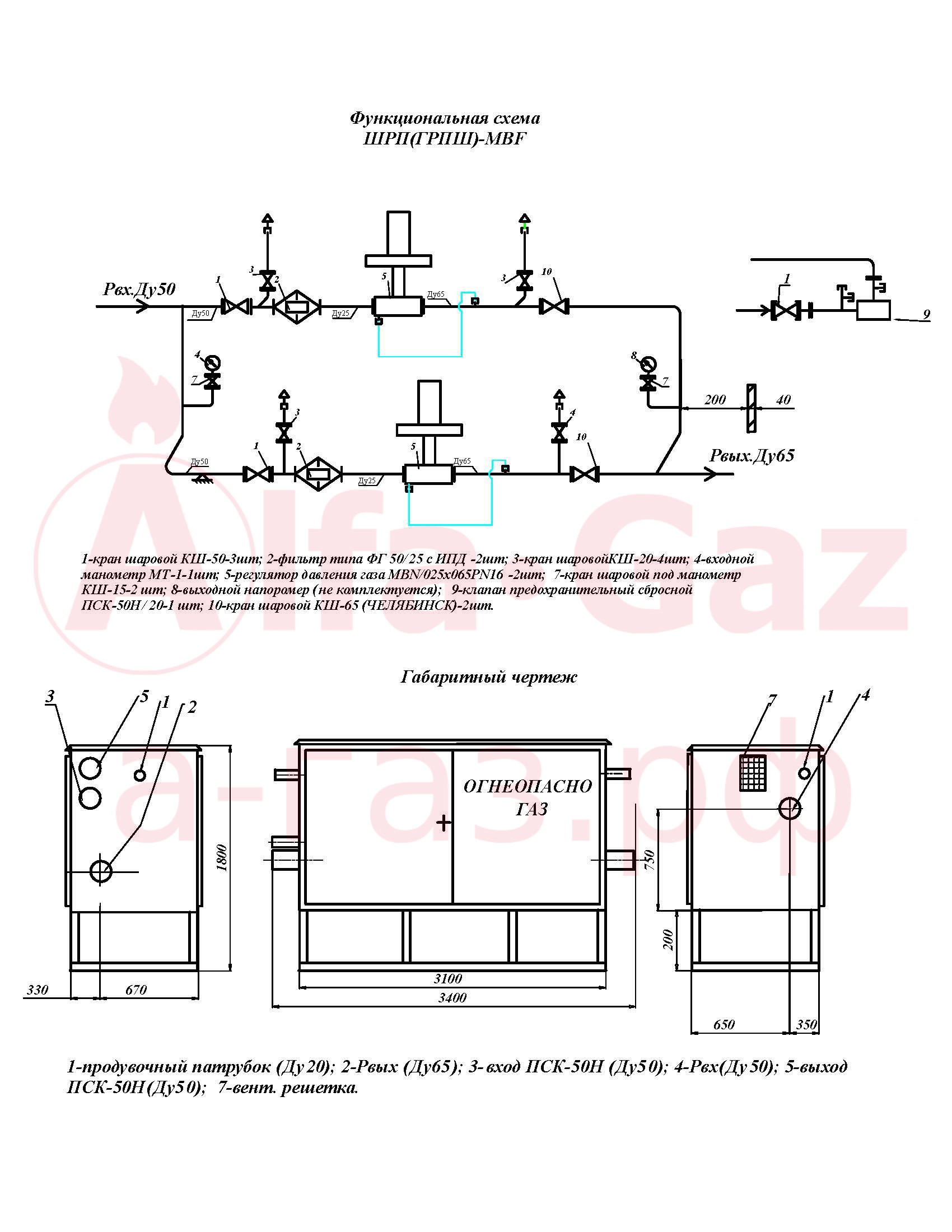

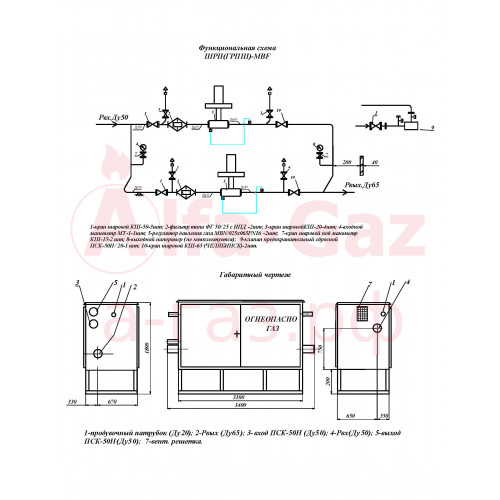

Схема ШРП, ГРПШ-MBF
Спецификация ГРПШ (ШРП)-MBF
- 1-кран шаровой КШ-50-3шт;
- 2-фильтр типа ФГ50/ 25 с ИПД-2шт;
- 3-кран шаровой КШ-20-4шт;
- 4-входной манометр МТ-1-1шт;
- 5-регулятор давления газа MBN/025x065PN16 -2шт;
- 7-кран шаровой под манометр КШ-15-2 шт;
- 8-выходной напоромер (не комплектуется);
- 9-клапан предохранительный сбросной ПСК-50Н/ 20-1 шт; 10-кран шаровой КШ-65 (ЧЕЛЯБИНСК)-2шт.
