ГРПШ-03-2У1

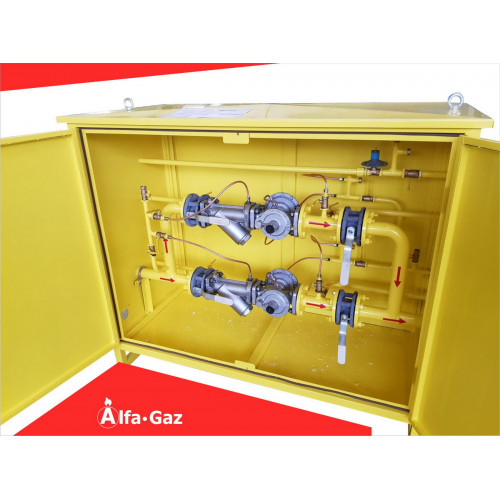

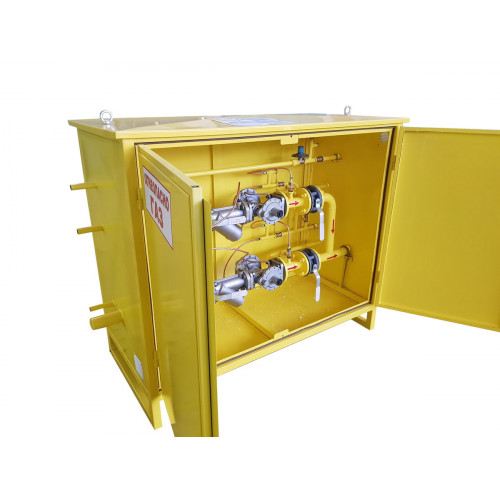

Газорегуляторный пункт шкафной ГРПШ-03-2У1 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ГРПШ-03-2У1 с РДСК-50М-1 предназначен для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до выходного в диапазоне 10-40 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

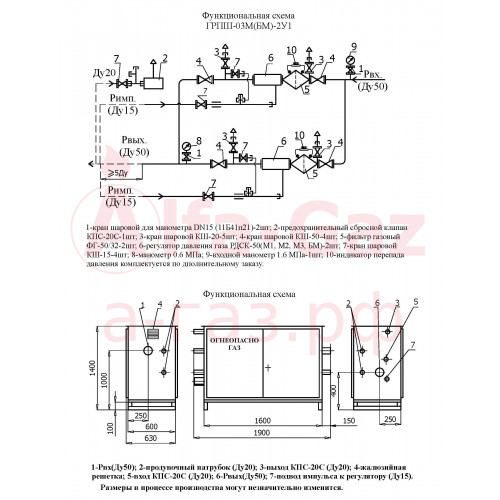

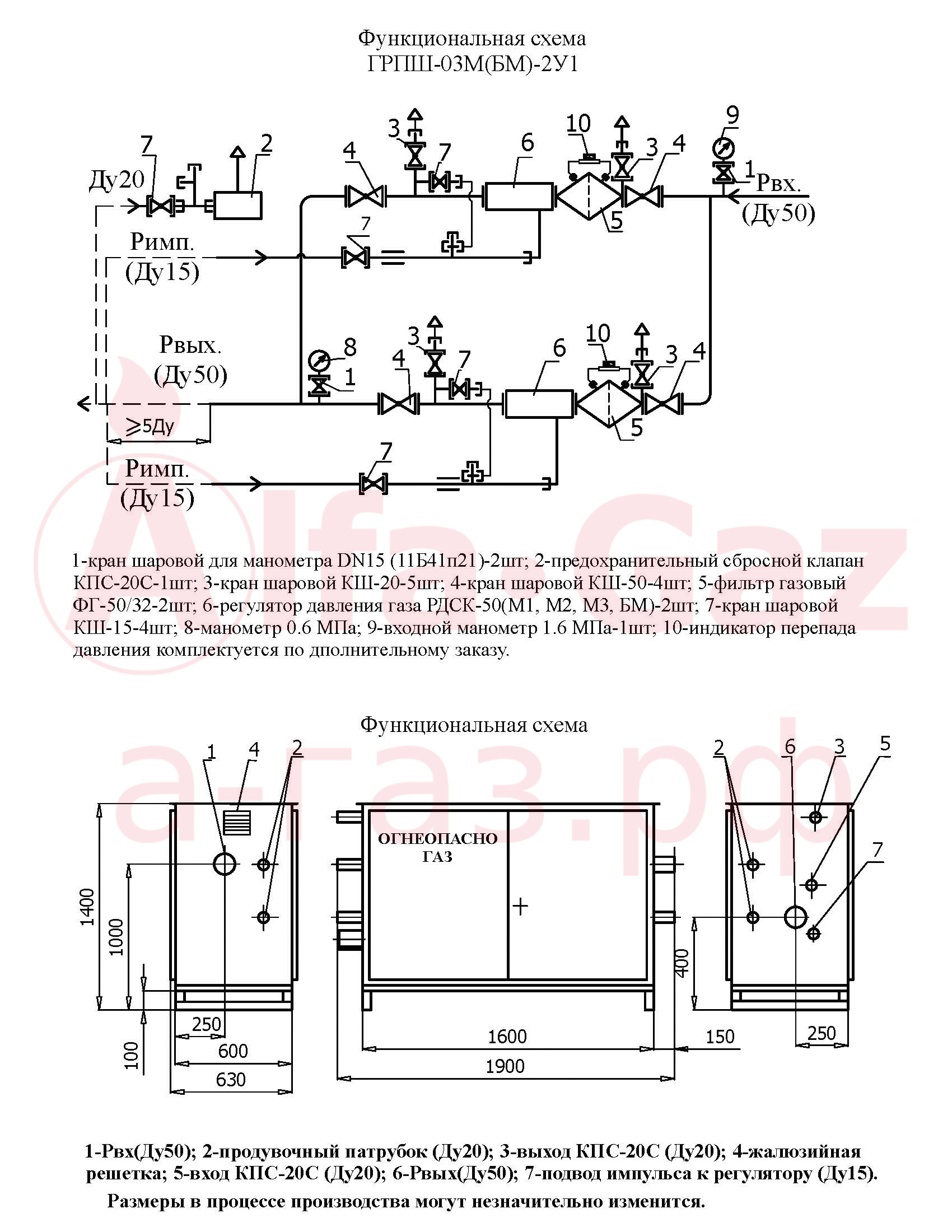

Схема ГРПШ-03-2У1

Спецификация ГРПШ-03-2У1

• 1-кран шаровой для манометра DN15 (11Б41п21)-2шт;
• 2-предохранительный сбросной клапан КПС-20С-1шт;
• 3-кран шаровой КШ-20-5шт;
• 4-кран шаровой КШ-50-4шт;
• 5-фильтр газовый ФГ-50/32-2шт;
• 6-регулятор давления газа РДСК-50(М1, М2, М3, БМ)-2шт;
• 7-кран шаровой КШ-15-4шт;
• 8-манометр 0.6 МПа;
• 9-входной манометр 1.6 МПа-1шт;
• 10-индикатор перепада давления комплектуется по дополнительному заказу.
