ГРПШ-РДП-100Н(В)

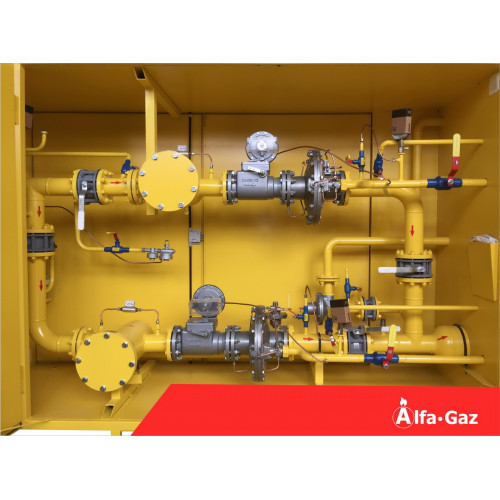

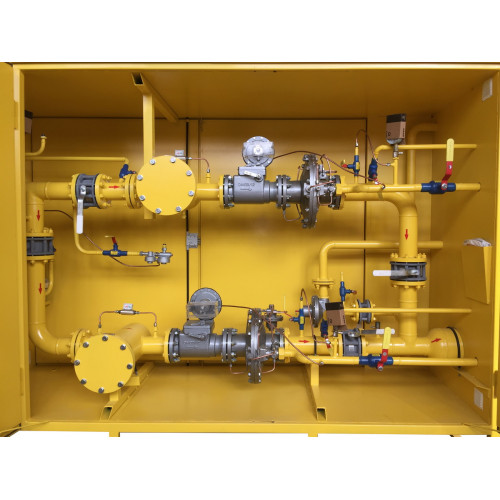

Газорегуляторный пункт шкафной ГРПШ-РДП-100Н(В) с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ГРПШ-РДП-100Н(В) с РДП-100Н(В) предназначен для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до выходного в диапазоне 1-600 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

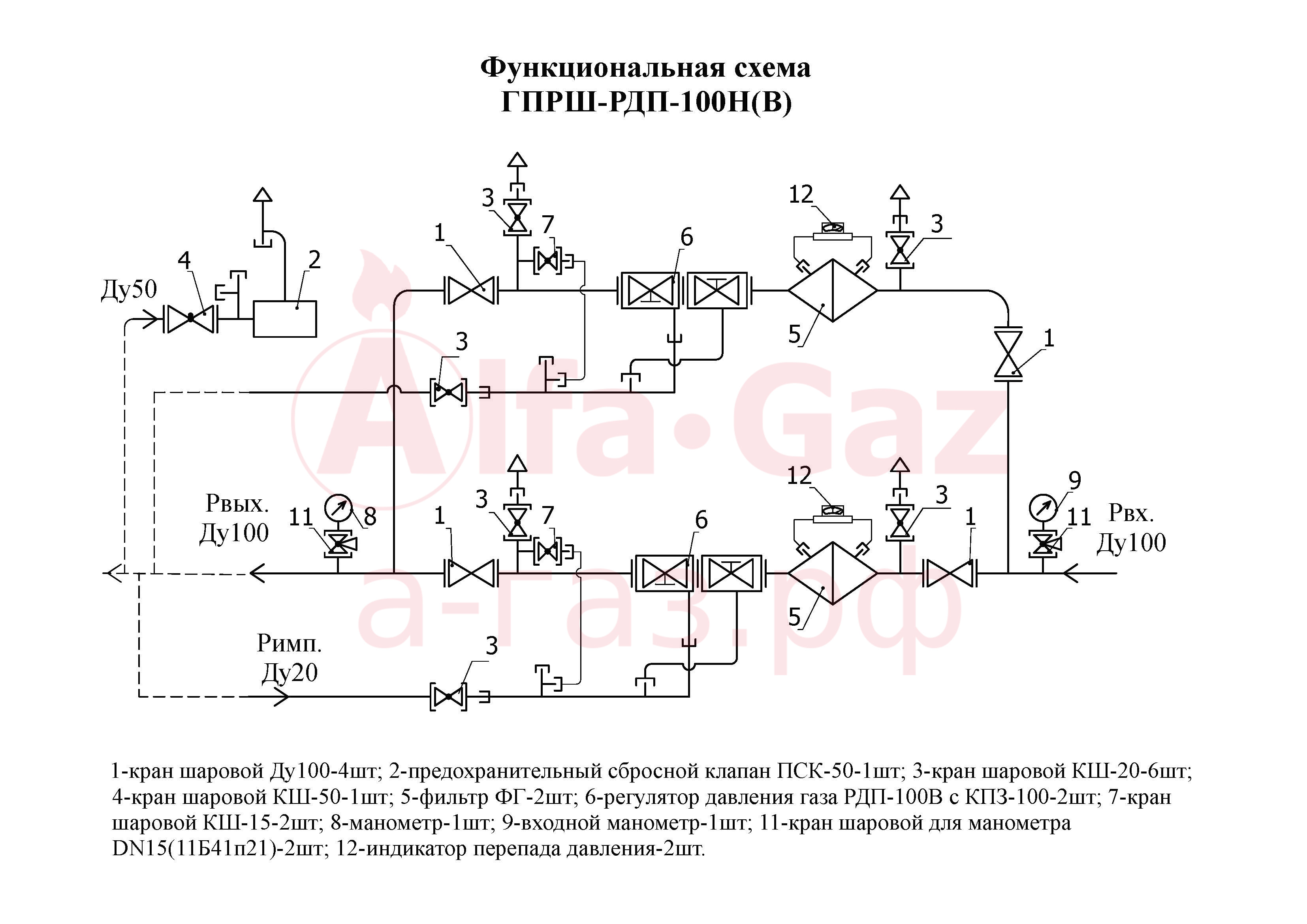

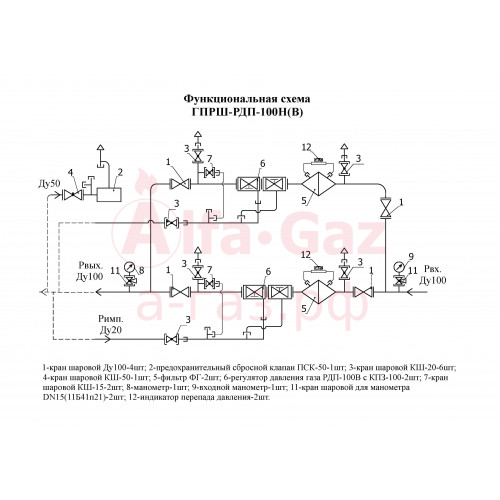

Схема ГРПШ-РДП-100Н(В)

Спецификация ГРПШ-РДП-100Н(В)

• 1-кран шаровой Ду100-4шт;
• 2-предохранительный сбросной клапан ПСК-50-1шт;
• 3-кран шаровой КШ-20-6шт;
• 4-кран шаровой КШ-50-1шт;
• 5-фильтр ФГ-2шт;
• 6-регулятор давления газа РДП-100В с КПЗ-100-2шт;
• 7-кран шаровой КШ-15-2шт;
• 8-манометр-1шт;
• 9-входной манометр-1шт;
• 10-кран шаровой для манометра DN15 (11Б41п21)-2шт;
• 11-индикатор перепада давления-2шт.
