ГРПШ-02-2У1

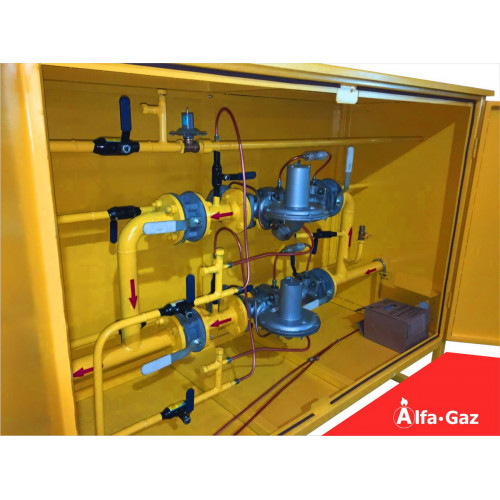

Газорегуляторный пункт шкафной ГРПШ-02-2У1 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ГРПШ-02-2У1 с РДНК-У предназначен для понижения входного давления газа в диапазоне от 0,05 до 1,2 МПа до выходного в диапазоне 2-5 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

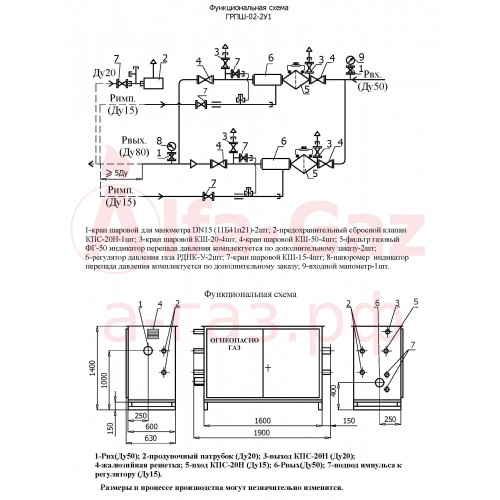

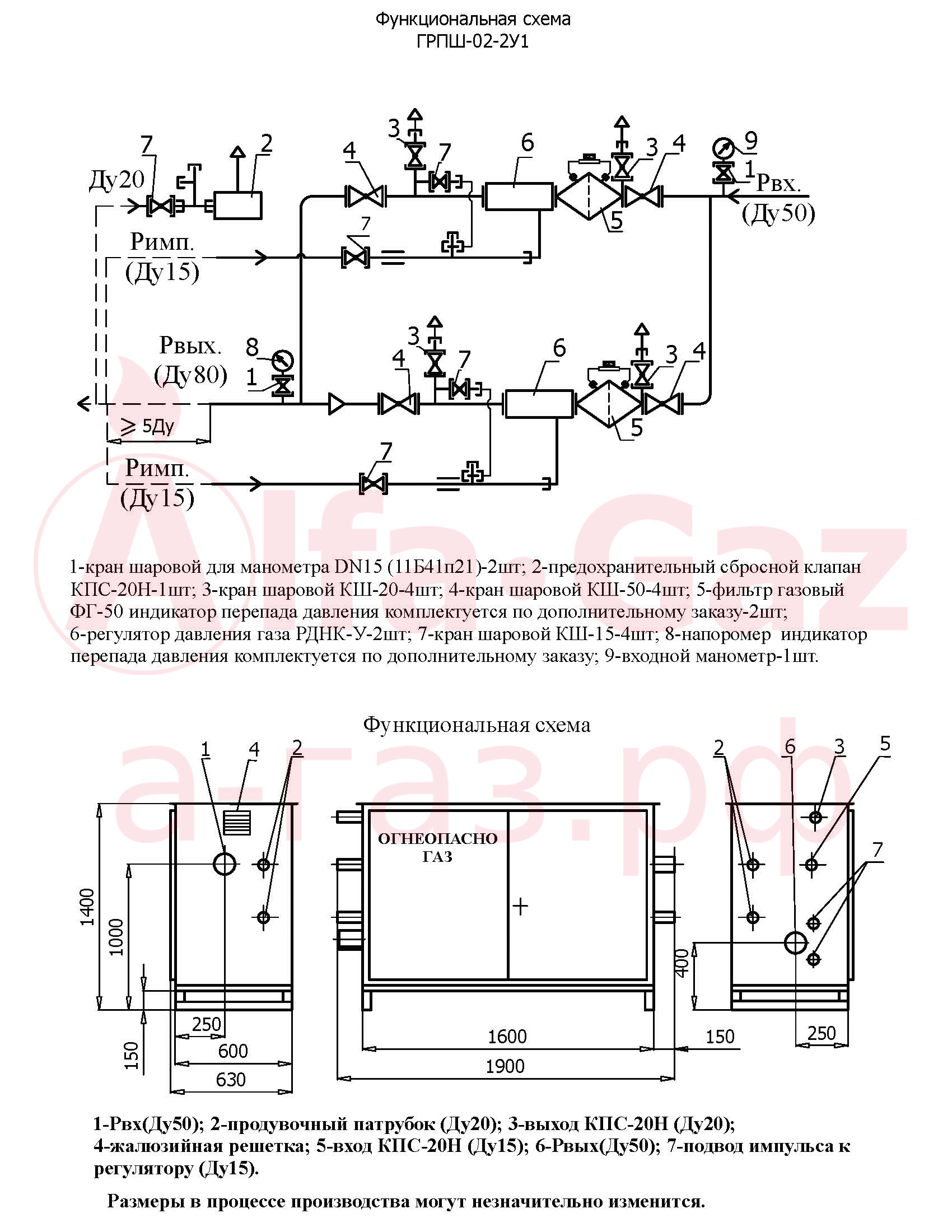

Схема ГРПШ-02-2У1

Спецификация ГРПШ-02-2У1

• 1-кран шаровой для манометра DN15 (11Б41п21)-2шт;
• 2-предохранительный сбросной клапан КПС-20Н-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-кран шаровой КШ-50-4шт;
• 5-фильтр газовый ФГ-50 индикатор перепада давления комплектуется по дополнительному заказу-2шт;
• 6-регулятор давления газа РДНК-У-2шт;
• 7-кран шаровой КШ-15-4шт;
• 8-напоромер индикатор перепада давления комплектуется по дополнительному заказу;
• 9-входной манометр-1шт.
