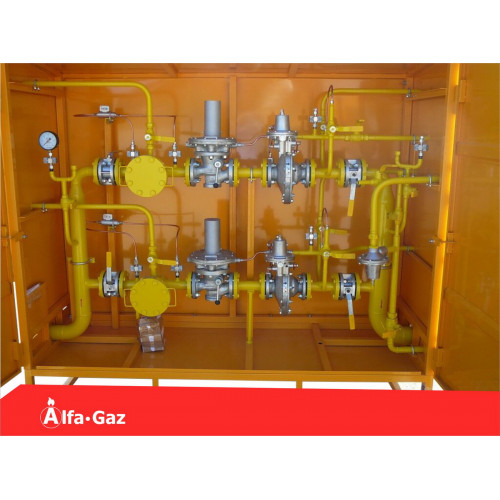

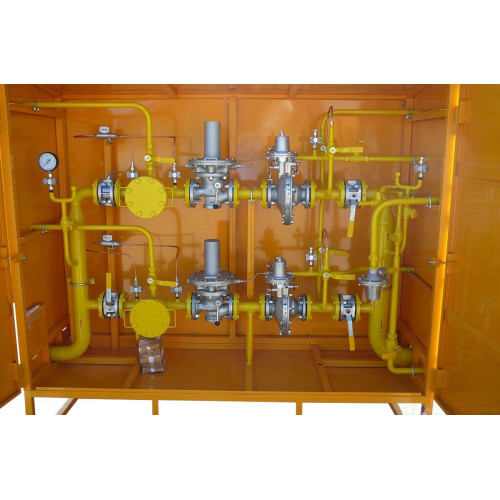

УГРШ(К)-50Н-2

Газорегуляторный пункт шкафной УГРШ(К)-50Н-2 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной УГРШ(К)-50Н-2 с РДК-50Н предназначен для понижения входного давления газа в диапазоне от 0,05 до 0,6 МПа до выходного в диапазоне 2-5 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

Схема УГРШ(К)-50Н-2

Спецификация УГРШ(К)-50Н-2

• 1-кран шаровой для манометра DN15 (11Б41п21)-4шт;
• 2-предохранительный сбросной клапан ПСК-25Н-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-кран шаровой фланцевый КШ-50-4шт;
• 5-фильтр газовый ФГ-50 с ИПД-2шт;
• 6-регулятор давления газа РДК-50Н-2шт;
• 7-кран шаровой муфтовый КШ-15-5шт;
• 8-напоромер (комплектуется по дополнительному заказу)-1шт;
• 9-входной манометр-1шт;
• 10-регулятор РДГБ-6-1шт;
• 11-газовый обогреватель-1шт.
