ГРПШ-3-02-1Н(В)

Газорегуляторный пункт шкафной ГРПШ-03-02-1Н(В) с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ГРПШ-03-02-1Н(В) с РДГ-150Н(В) предназначен для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до выходного в диапазоне 1-600 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

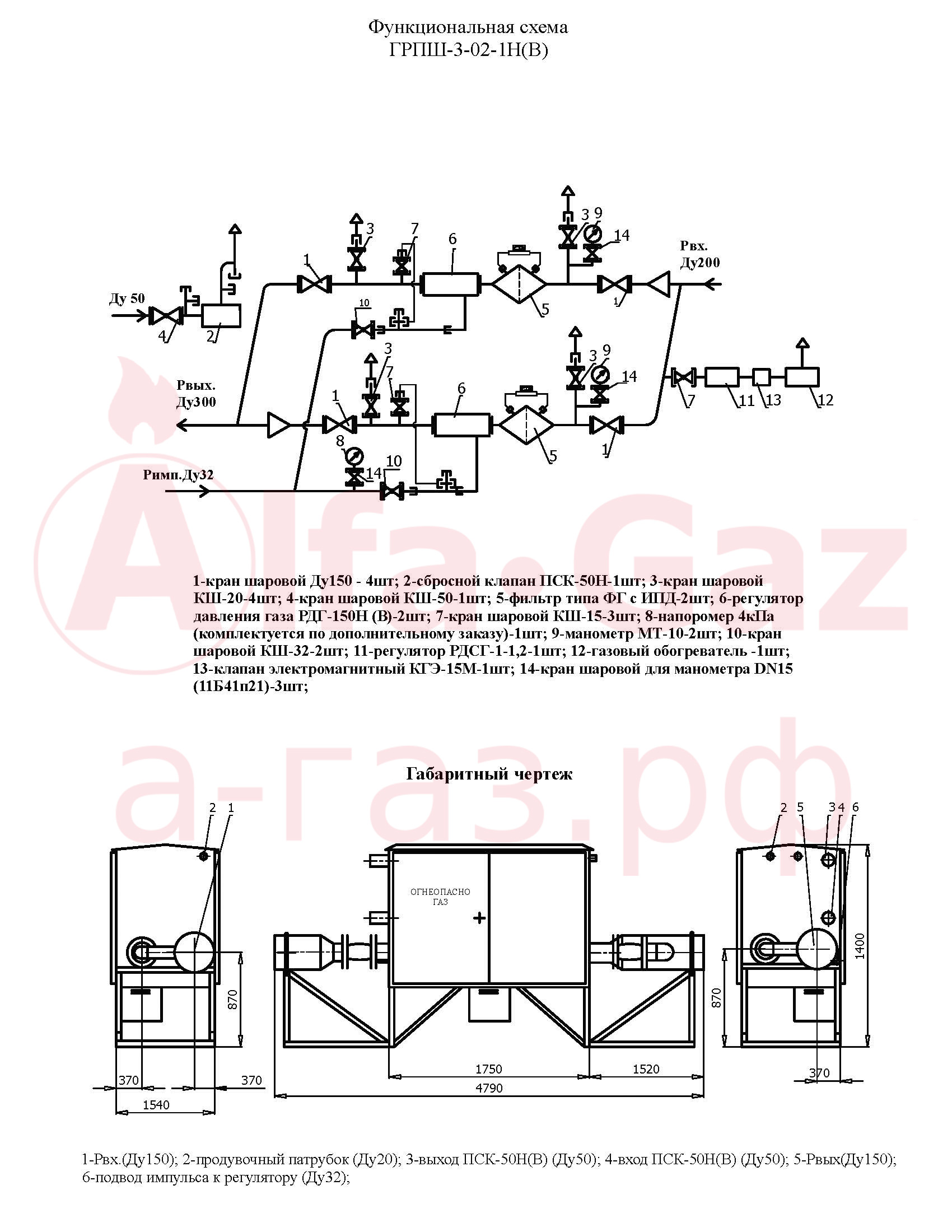

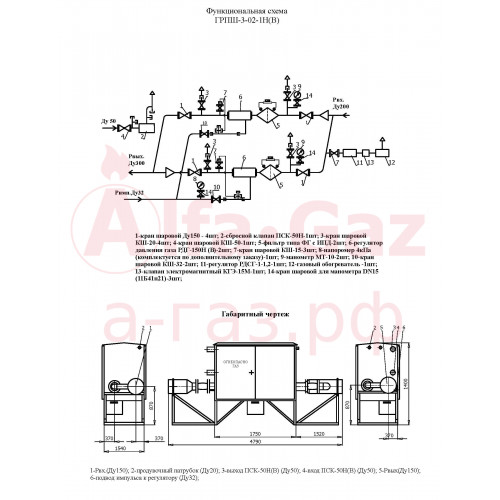

Схема ГРПШ-3-02-1Н(В)

Спецификация ГРПШ-03-02-1Н(В)

• 1-кран шаровой Ду 150 - 4шт;
• 2-сбросной клапан ПСК - 50Н - 1 шт;
• 3-кран шаровой КШ - 20 - 4 шт;
• 4-кран шаровой КШ - 50-1 шт;
• 5-фильтр типа ФГ с ИПД - 2 шт;
• 6-регулятор давления газа РДГ - 150Н(В) - 2 шт;
• 7-кран шаровой КШ - 15-3 шт;
• 8-напоромер 4кПа (комплектуется по дополнительному заказу) - 1 шт;
• 9-манометр МТ - 10 - 2 шт;
• 10-кран шаровой КШ - 32 - 2 шт;
• 11-регулятор РДСГ-1-1,2- 1 шт;
• 12-газовый обогреватель - 1 шт;
• 13-клапан электромагнитный КГЭ - 15М - 1 шт;
• 14-кран шаровой для манометра DN15 (11Б41п21) - 3 шт;
