ГРПШ-16-2Н(В)-У1

Газорегуляторный пункт шкафной ГРПШ-16-2Н(В)-У1 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ГРПШ-16-2Н(В)-У1 с РДГ-150Н(В) предназначен для понижения входного давления газа в диапазоне от 0,1 до 1,2 МПа до выходного в диапазоне 1-600 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

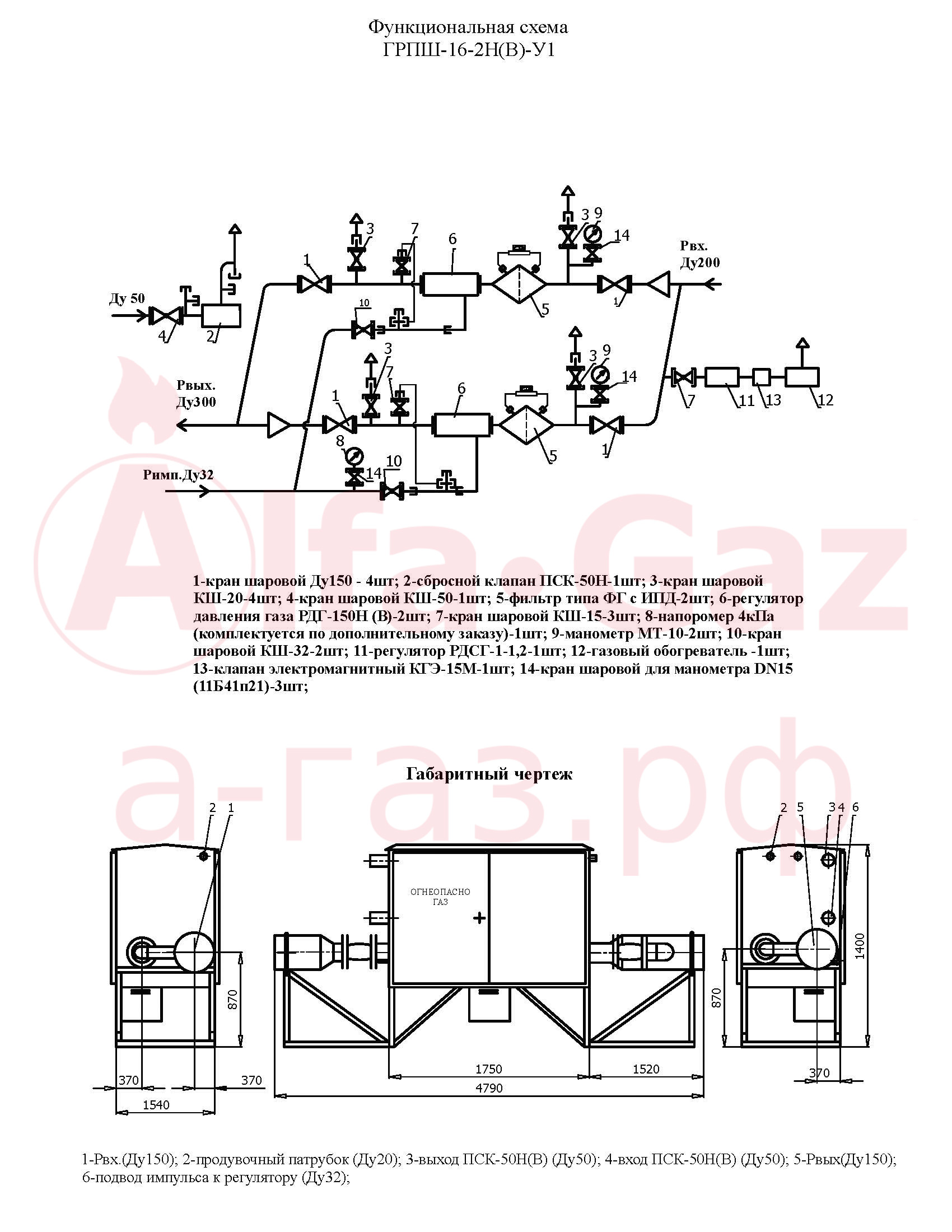

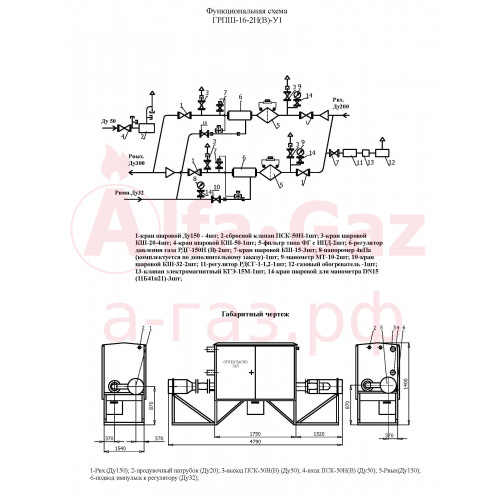

Схема ГРПШ-16-2Н(В)-У1

Спецификация ГРПШ-16-2Н(В)-У1

• 1-кран шаровой Ду150 - 4шт;
• 2-сбросной клапан ПСК-50Н-1шт;
• 3-кран шаровой КШ-20-4шт;
• 4-кран шаровой КШ-50-1шт;
• 5-фильтр типа ФГ с ИПД-2шт;
• 6-регулятор давления газа РДГ-150Н(В)-2шт;
• 7-кран шаровой КШ-15-3шт;
• 8-напоромер 4кПа(комплектуется по дополнительному заказу)-1шт;
• 9-манометр МТ-10-2шт;
• 10-кран шаровой КШ-32-2шт;
• 11-регулятор РДСГ-1-1,2-1шт;
• 12-газовый обогреватель-1шт;
• 13-клапан электромагнитный КГЭ-15М-1шт;
• 14-кран шаровой для манометра DN15 (11Б41п21)-3шт;
