ШРП, ГРПШ-НОРД-NORVAL 65

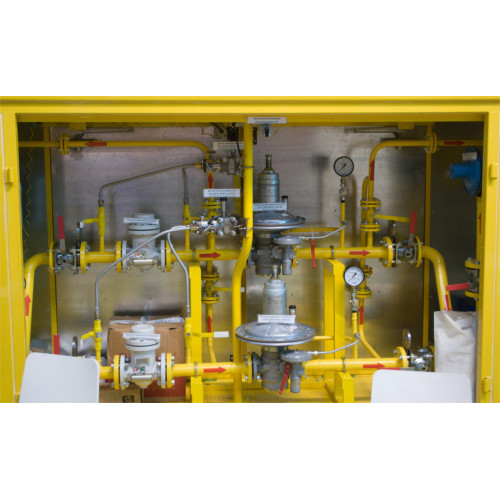

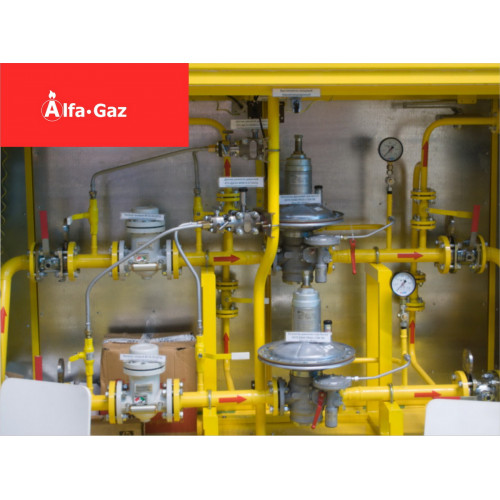

Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-NORVAL 65 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-NORVAL 65 с регуляторами NORVAL 65 (пр-ва Pietro Fiorentini) предназначен для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до выходного в диапазоне 7-440 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

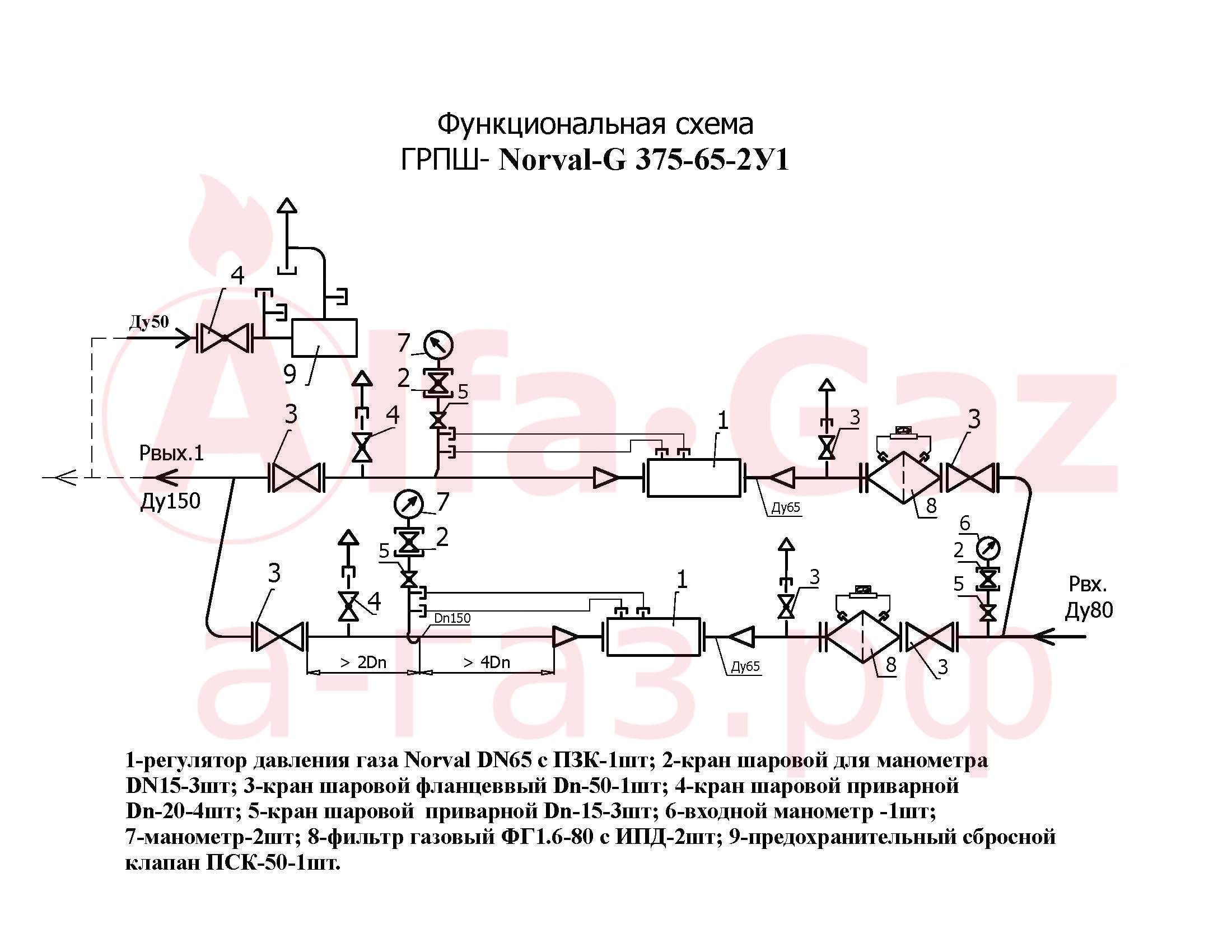

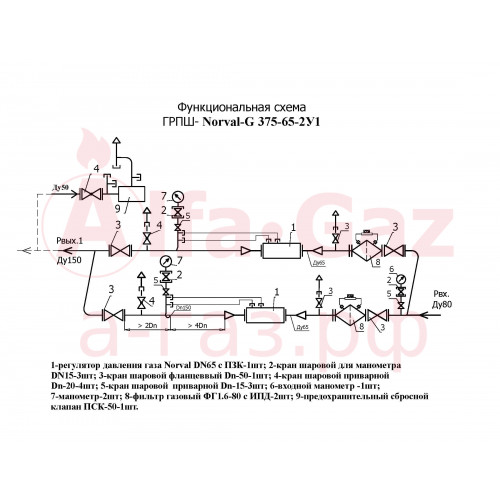

Схема ШРП, ГРПШ-НОРД-NORVAL 65

Спецификация ШРП(ГРПШ)-НОРД-NORVAL 65

• 1-регулятор давления газа Norval DN65 с ПЗК-1шт;
• 2-кран шаровой для манометра DN15-3шт;
• 3-кран шаровой фланцевый Dn-50-1шт;
• 4-кран шаровой приварной Dn-20-4шт;
• 5-кран шаровой приварной Dn-15-3шт;
• 6-входной манометр-1шт;
• 7-манометр-2шт;
• 8-фильтр газовый ФГ1.6-80 с ИПД-2шт;
• 9-предохранительный сбросной клапан ПСК-50-1шт.
