ШРП, ГРПШ-HP 100

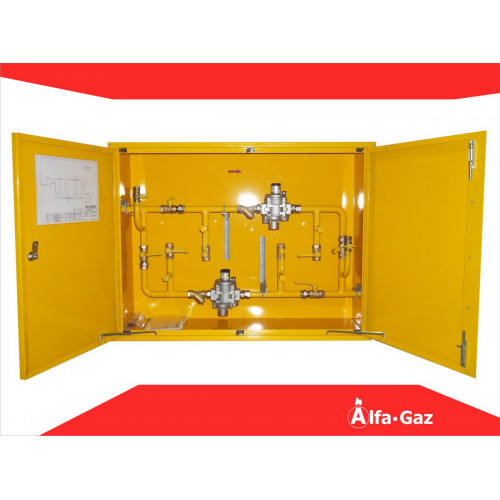

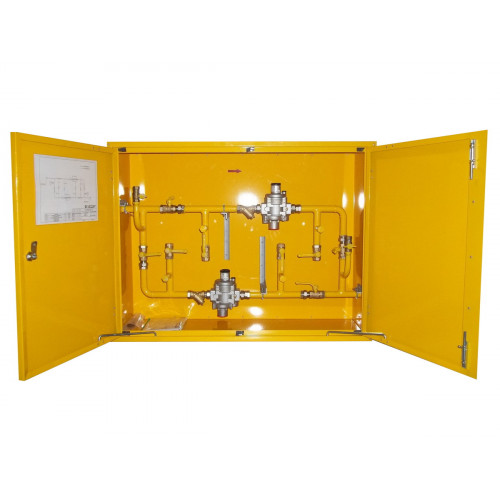

Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-HP 100 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ШРП(ГРПШ)-HP 100 с регуляторами HP 100 (пр-ва Pietro Fiorentini) предназначен для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до выходного в диапазоне 20-450 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

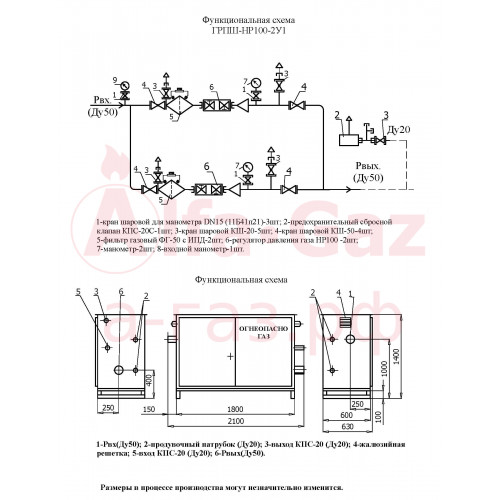

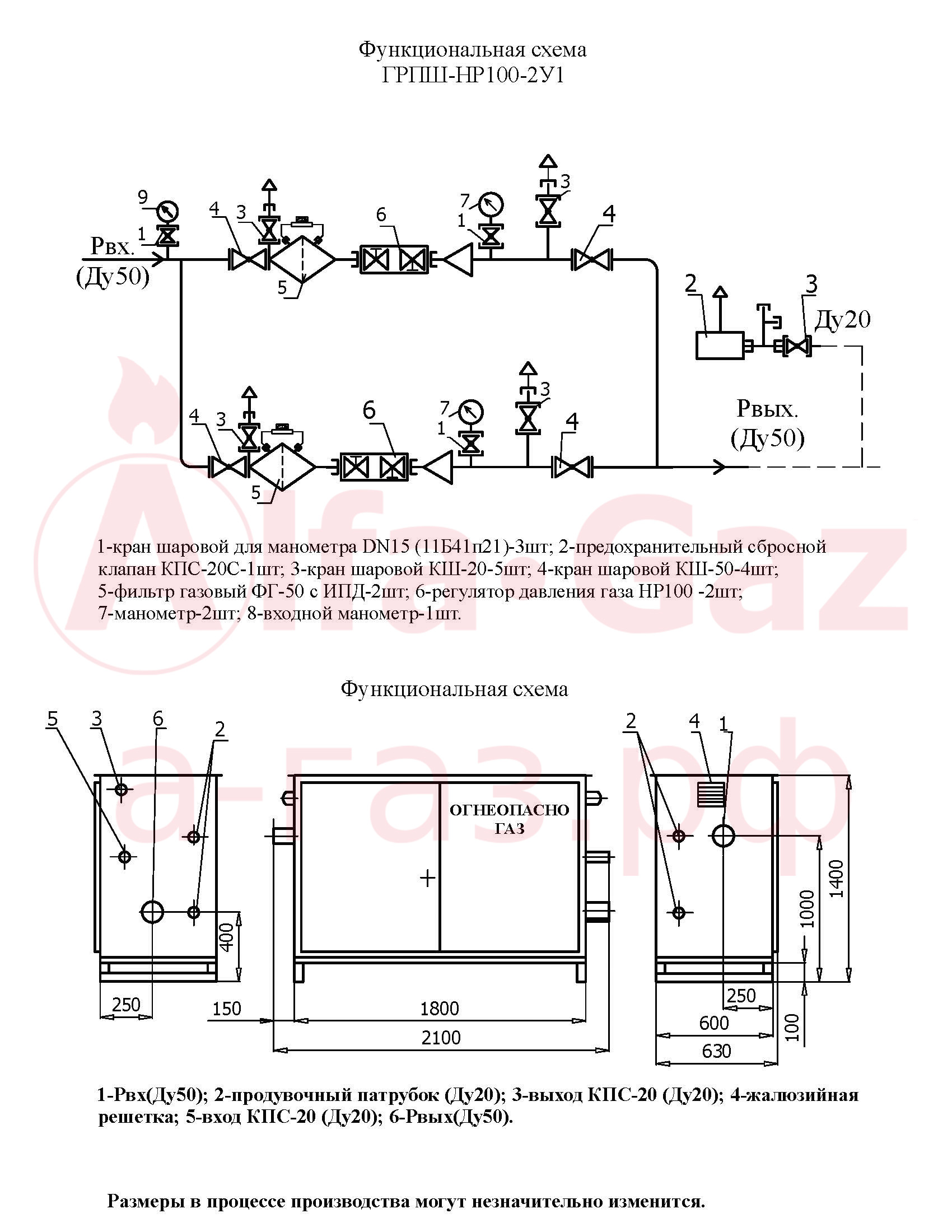

Схема ШРП, ГРПШ-HP 100

Спецификация ШРП(ГРПШ)-НОРД-HP 100

• 1-кран шаровой для манометраDN15 (11Б41п21)-3шт;
• 2-предохранительный сбросной клапан КПС-20С-1шт;
• 3-кран шаровой КШ-20-5шт;
• 4-кран шаровой КШ-50-4шт;
• 5-фильтр газовый ФГ-50 с ИПД-2шт;
• 6-регулятор давления газаHP100 -2шт;
• 7-манометр-2шт; 8-входной манометр-1шт.
