ШРП, ГРПШ-НОРД-FEXS
Технические характеристики
Выходное давление, КПа
1,3 - 50
Максимальное входное давление, МПа
0,01 - 0,6
Максимальный расход газа, нм³/ч
100
Марка регулятора
FEXS
Количество линий редуцирования
2
Срок изготовления
до 20 дней
Описание

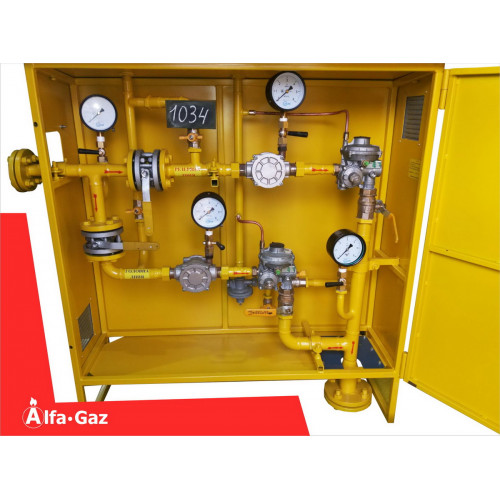

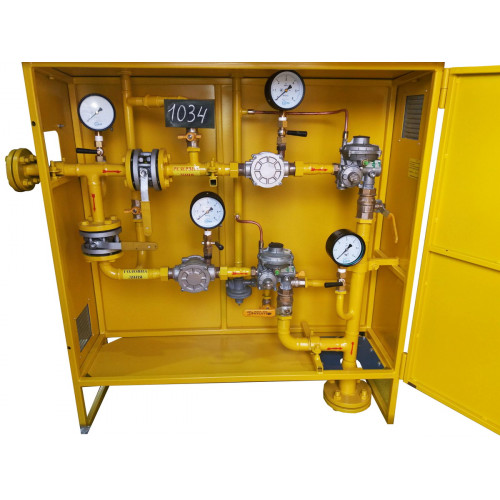

Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-FEXS с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции,
представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции.
Газорегуляторный пункт шкафной ШРП(ГРПШ)-FEXS с регуляторами FEXS (пр-ва Pietro Fiorentini) предназначен для понижения входного давления газа
в диапазоне от 0,01 до 0,6 МПа до выходного в диапазоне 1,3-50 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется
далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление.
Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности,
ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

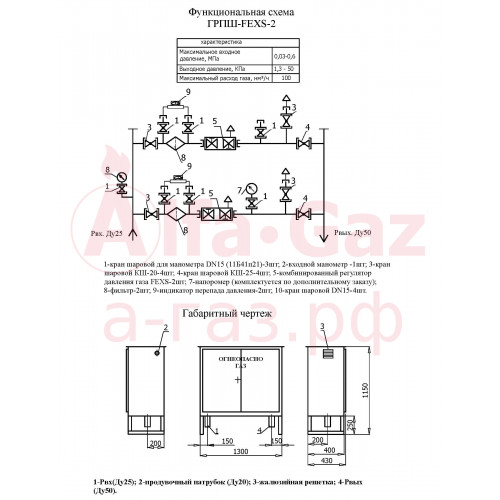

Схема ШРП, ГРПШ-НОРД-FEXS
Спецификация ШРП, ГРПШ-НОРД-FEXS
- 1-кран шаровой для манометра DN15 (11Б41п21)-3шт;
- 2-входной манометр-1шт;
- 3-кран шаровой КШ-20-4шт;
- 4-кран шаровой КШ-25-4шт;

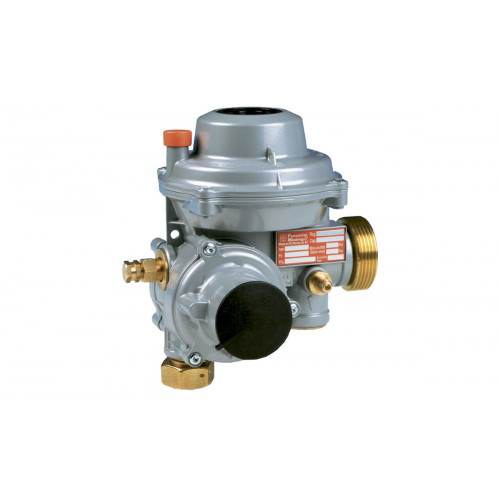

- 5-комбинированный регулятор давления газа FEXS-2шт;
- 7-напоромер (комплектуется по дополнительному заказу);
- 8-фильтр-2шт;
- 9-индикатор перепада давления-2шт;
- 10-кран шаровой DN15-4шт.
