ШРП, ГРПШ-НОРД-Dival 500

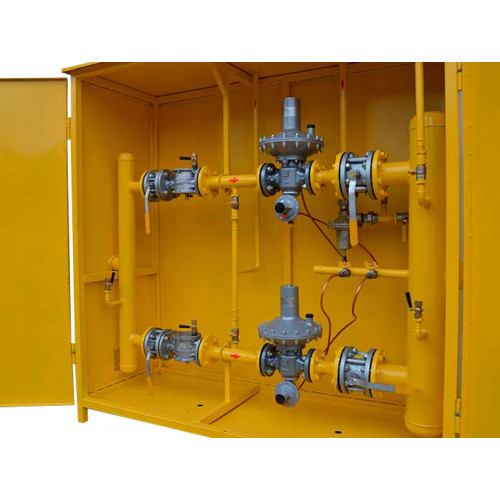

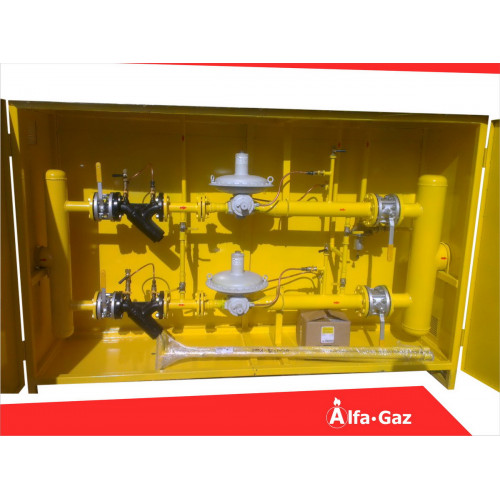

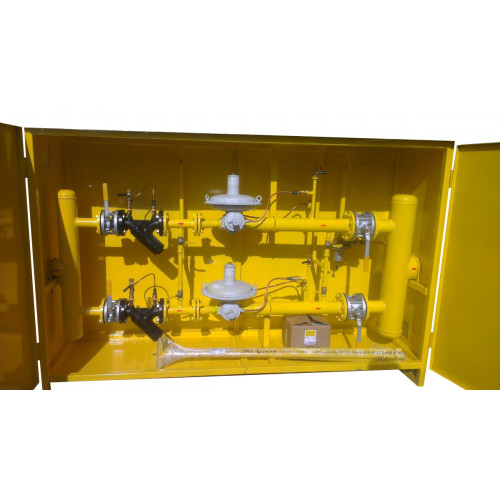

Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-DIVAL 500 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции. Газорегуляторный пункт шкафной ШРП(ГРПШ)-НОРД-DIVAL 500 с регуляторами DIVAL 500 (пр-ва Pietro Fiorentini) предназначен для понижения входного давления газа в диапазоне от 0,01 до 1,2 МПа до выходного в диапазоне 1,3 - 250 кПа., поставляемого через трубу к регулятору давления, после чего,он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление. Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекроется кранами и газ пойдет по резервной линии редуцирования.

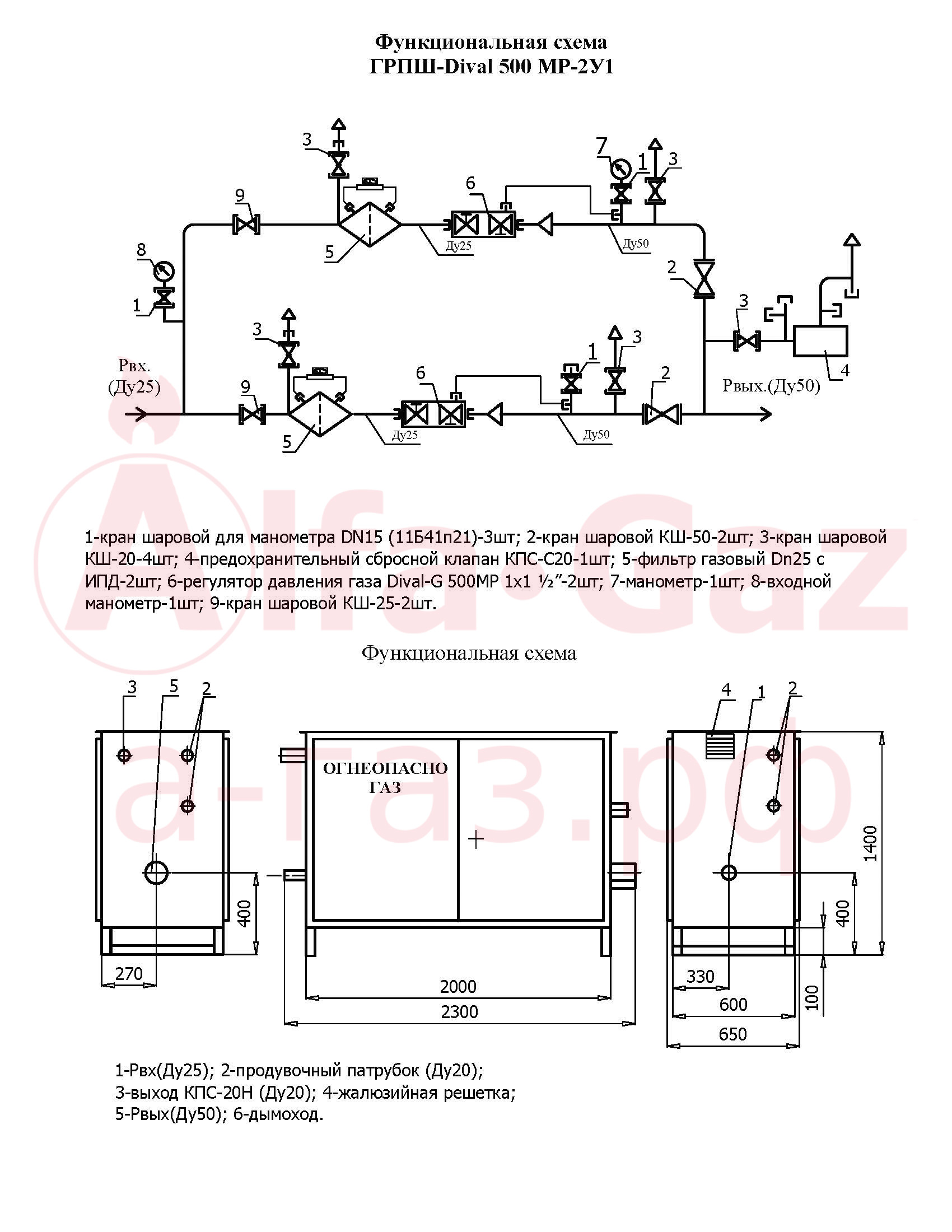

Схема ШРП, ГРПШ-НОРД-Dival 500

Спецификация ШРП(ГРПШ)-НОРД-DIVAL 500

• 1-кран шаровой для манометра DN15 (11Б41п21)-3шт;
• 2-кран шаровой КШ-50-2шт;
• 3-кран шаровой КШ-20-4шт;
• 4-предохранительный сбросной клапан КПС-С20-1шт;
• 5-фильтр газовый Dn25 с ИПД-2шт;
• 6-регулятор давления газа Dival-G 500MP 1x1 ½”-2шт;
• 7-манометр-1шт;
• 8-входной манометр-1шт;
• 9-кран шаровой КШ-25-2шт.
