Клапаны электромагнитные ВН, ВФ ТЕРМОБРЕСТ
Клапаны электромагнитные серии ВН, ВФ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа, воздуха и жидких неагрессивных сред вязкостью до 40×10-6 м²/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
Условное обозначение
По типу присоединения к трубопроводу клапаны изготавливаются:

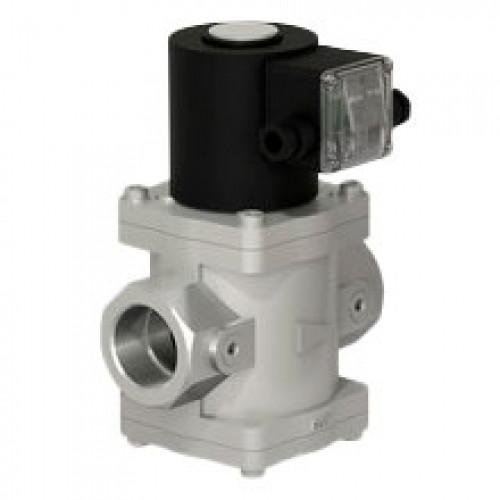

- муфтовые от Ду 15 до Ду 50 мм;

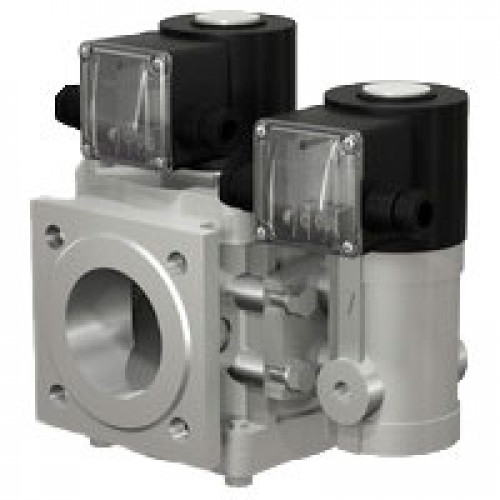

- фланцевые от Ду 25 до Ду 200 мм.
Фланцы клапанов соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.
Технические характеристики
| Время закрытия, с | 1 |
| Температура рабочей среды, °С | от-30 до+70 |
| Класс герметичности | А |
| Класс нагревостойкости электрической изоляции катушки | F |
| Напряжение питания переменного тока, В | 220В, 110В, 24В (частота 50Гц, 60Гц) |
| Напряжение питания постоянного тока, В | 220В, 110В, 24В |
| Средний срок службы, лет | 9 |
Клапаны во взрывозащищенном положении имеют уровень взрывозащиты «повышенная надежность против взрыва», обеспечиваемый специальным видом взрывозащиты («Взрывозащита вида «герметизация компаундом m») и маркировку 2ExmIIT4.
Клапаны могут применяться во взрывоопасных зонах согласно гл. 7.3 «Правил устройства электроустановок».
Подключение электромагнитной катушки клапана к сети производится с помощью кабеля, залитого компаундом. Стандартная длина кабеля составляет 5 м. В случае необходимости увеличения длины кабеля следует применять проходную клеммную коробку во взрывоопасном исполнении.
