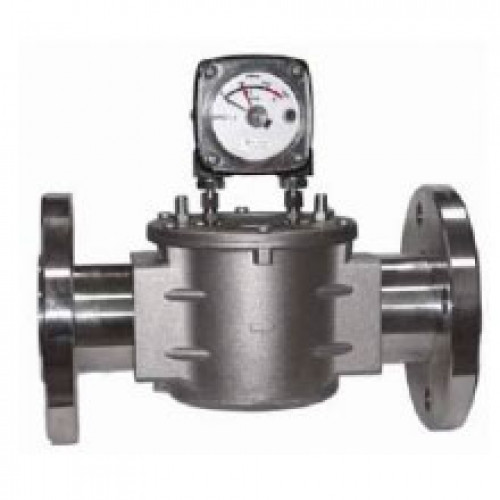

Фильтр газовый Madas FM FGM FF
Газовые фильтры серии FM - FGM
Газовые фильтры серии FM - FGM madas устанавливается на газопроводе для предотвращения прохода пылевидных частиц или осадков, принесенных газом, защищая предохранительные и регулирующие устройства, а также горелки, газовые котлы и т.д. Газовые фильтры серии FM - FGM madas состоят из большого объема фильтрующего картриджа, который сделан из синтетического моющегося волокна. Фильтры оснащены фильтрующим картриджем, который выполнен из синтетического волокна. Фильтрующий элемент можно извлечь и почистить. Для удобства на фильтры от Ду 32 возможно установить индикатор перепада давления, который указывает степень загрязнения фильтрующего элемента. Когда стрелка переходит в красную зону, необходимо произвести техническое обслуживание и чистку фильтра. Степень фильтрации можно выбрать для каждого типа фильтра: 5, 10, 20, 50 микрон. Так же для некоторых моделей возможно вместо синтетического волокна заказать стальную сетку. Так же доступно для заказа исполнение с дополнительной сеткой, отстойником и краником для слива конденсата и мелкой грязи без демонтажа фильтра.
Газовые фильтры серии FM - FGM madas поставляются с установленным индикатором перепада давления для непрерывного контроля целостности фильтрующего элемента и степени его засорения в процессе эксплуатации фильтров madas FF. Установка индикатора имеет большое значение для обеспечения безопасной работы и уменьшения затрат на техническое обслуживание.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование | FM | FGM |
| Тип газа: | Природный газ | |
| Резьбовое присоединение: | DN 15 — DN 25 | DN 32 — DN 50 |
| Фланцевое присоединение: | DN 65 — DN 300 | DN 32 — DN 50 |
| Максимальное рабочее давление: | 0,2, 0,6 Мпа | |
| Макс. температура окружающей среды: | -40°C 70°C | |
| Макс. поверхностная температура: | 70°C | |
| Группа: | 2 | |
| Степень фильтрации: | 10 мкм - 20 мкм - 50 мкм | |
| Класс герметичности: | А | |
| Монтажное положение: | Вертикальное или Горизонтальное | |
| Материалы: | сплав алюминия, viledon (синтетическое волокно) | |
| Срок службы: | не менее 10 лет | |
| DN | Соединение | P. max = 0,2 МПа | P. max = 0,2 МПа | Габариты, мм | поверхность фильтрации, мм2 | Вес, кг | |
| код | код | А | В | ||||
| 15 | резьба | FM02 | FM020000 | 120 | 72 | 7400 | 0,5 |
| 20 | резьба | FM03 | FM030000 | 120 | 72 | 7400 | 0,5 |
| 25 | резьба | FM04 | FM040000 | 120 | 72 | 7400 | 0,5 |
| 32 | резьба | FGM05 | FGM050000 | 160 | 135/250* | 10600 | 1,35 |
| 40 | резьба | FGM06 | FGM060000 | 160 | 135/250* | 10600 | 1,35 |
| 50 | резьба | FGM07 | FGM070000 | 160 | 135/250* | 10600 | 1,35 |
| 25 | фланец | FM25 | FM250000 | 192 | 115 | 8000 | 3,2 |
| 32 | фланец | FGM32 | FGM320000 | 230 | 135/250* | 10650 | 2,5/2,93 |
| 40 | фланец | FGM40 | FGM400000 | 230 | 135/250* | 10650 | 2,5/2,93 |
| 50 | фланец | FGM50 | FGM500000 | 230 | 135/250* | 10650 | 2,5/2,93 |
| 65 | фланец | FF08 | FF080000 | 290 | 180/260* | 39240 | 5,3/5,73 |
| 80 | фланец | FF09 | FF090000 | 310 | 195/260* | 39240 | 5,7/6,13* |
| 100 | фланец | FF10 | FF100000 | 350 | 211/300* | 76250 | 9,8/15 |
| 125 | фланец | FF11 | FF110000 | 480 | 302/392* | 198000 | 25/25,43 |
| 150 | фланец | FF12 | FF120000 | 480 | 302/392* | 198000 | 26,2/26,63 |
| 200 | фланец | FF13 | FF130000 | 600 | 380/510* | 264000 | 55 |
| 250 | фланец | FF14 | FF140000 | 673 | 455/585* | ||
| 300 | фланец | FF15 | FF150000 | 737 | 510/640* | 90/90,43 | |
